直流系統故障測試儀的注意事項

       湖北四方國瑞電力研制的直流系統故障測試儀的注意事項如下：
        1、由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。
        2、信號源應加在故障母線和地上。
        3、本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。
        4、當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。
        5、在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。
        6、信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。
由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。

直流系統接地故障測試儀的功能優勢

        直流系統接地故障測試儀是新一代測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。
        本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
        發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。
        本儀器用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。
       武漢中試研制的直流系統接地故障測試儀與國內外同類型的儀器相比具有以下優點：
        1、使用簡單。本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。
        2、安全可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。
        3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
        4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
        5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。
        6、直流系統不斷電查找接地點，不影響系統正常工作。
        7、抗干擾能力強，克服了系統分布電容的影響。
        8、智能化充電管理，減少充電時間，延長電池壽命。

直流系統接地故障探測儀工作原理和功能特點

       直流系統接地故障探測儀工作原理

       1. 應用創新的超低頻信號注入和接收技術，極大地提高了抗系統分布電容影響的能力。

       2. 運用精密波形分析法，提高了信噪比和電流測試的分辨率，抗干擾能力強。

       3. 采用隔離程控恒流源向系統注入小電流信號，保證了測試的安全性和可控性。

       以上技術的使用有效地解決了高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地，單點多點接地等問題。

       直流系統接地故障探測儀功能特點

       1. 直流系統無需停電，即可在線測試系統接地故障，提高系統運行的安全性。

       2. 信號發生器具有交流串入檢測功能，防止因交流串入造成儀器損壞。

       3. 信號發生器工作電源支持直流和交流兩種供電方式，直流供電時無需外接交流電源，直接從系統取電，接線簡單、方便。

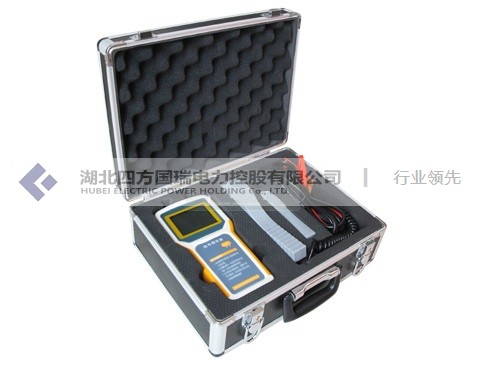

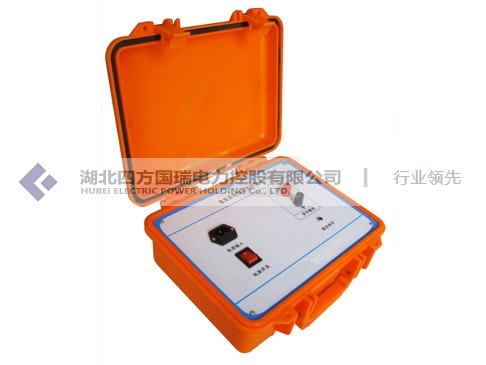

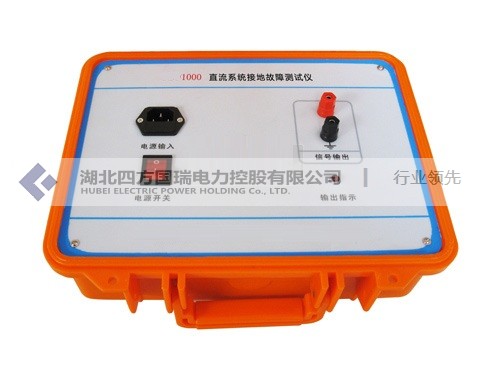

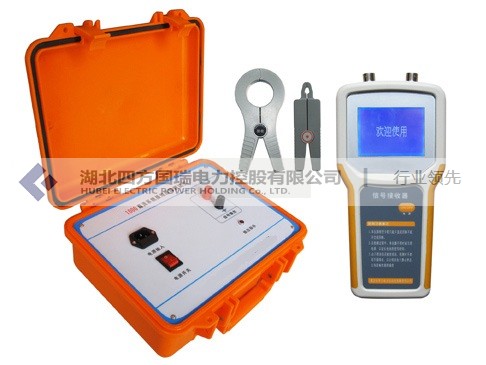

       信號發生器

       ① 自動檢測直流系統電壓。對220V、110V、48V、24V不同電壓的直流系統自動調整儀器輸出電壓。

       ② 能測量直流系統正、負母線對地電壓、接地電阻、對地分布電容和平衡電阻的數值，自動計算出輸出信號的最佳頻率。

       ③ 5種發射頻率自動適應或人工選擇。

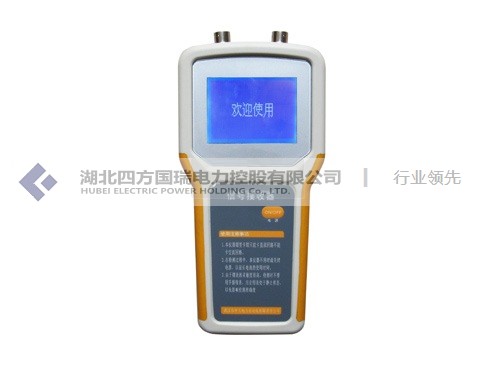

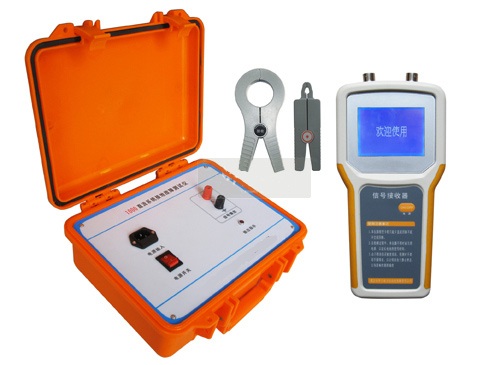

       探測儀

       ①智能化程度高，自動判斷接地狀態，顯示泄漏電流的數值和百分比，在整定范圍內自動發出聲音和文字告警信號。

       ②具有電流方向指示功能，能檢測環路接地故障。

       ③能顯示接地電流的波形，通過觀察波形判斷接地狀態，克服了系統分布電容的影響。

       ④采用數字信號處理技術，提高了測試靈敏度，可探測高達200K絕緣不良故障。

       ⑤欠壓指示功能：電池欠壓時儀器自動提示。

       ⑥自動關機功能：60分鐘內無操作或電池欠壓至一定程度能夠自動關機。

直流系統兩點接地可能帶來的危害

       發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

       (1)正接地可能導致斷路器誤跳閘由于斷路器跳閘線圈均接負極電源，故當發生正接地時可能導致斷路的跳閘，如圖所示，當圖中的A點和B點同時接地，相當時A、B兩點通過大地連起來，中間繼電器KM必然動作造成斷路器的跳閘。同理，當圖中的A點和C點同時接地，和圖中的A點、D點同時接地均可能造成斷路的跳閘。

       (2)負接地可能導致斷路器的拒跳閘:如圖所示，當圖中的B點、E點同時接地，這B、E點通過地連通后，將中間繼電器KM短接，此時如果系統發生事故，保護動作，由于中間繼電器KM被短接，KM不動作，斷路器不會跳開，產生拒動，使事故越級擴大。從以上分析看出，直流系統如果僅僅是一點接地，對二次回路不會造成事故，如果有兩點接地，就可能發生斷路器誤動或拒動。就動作的實際情況看，當直流系統監測回路發出預告信號報警，顯示該系統接地，可以斷定，直流系統的接地故障已經造成了斷路器可能發生誤跳或拒跳的事故隱患，應立即排除。

       (3)接地分類:由于直流系統網絡連接比較復雜，其接地情況歸納起來有以下種種：按接地極性分為正接地和負接地；按接地種類可分為直接接地，亦稱金屬接地或全接地和間接接地，亦稱非金屬接地或半接地；按接地的情況可分為單點接地、多點接地、環路接地和絕緣降低或稱片接地。
