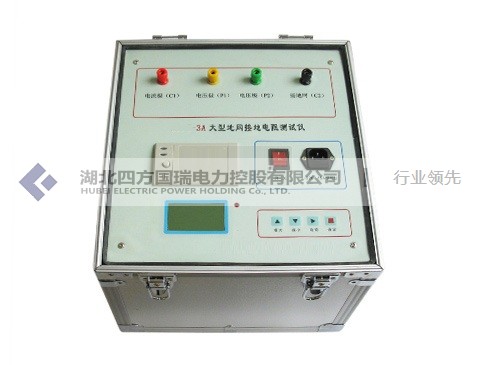

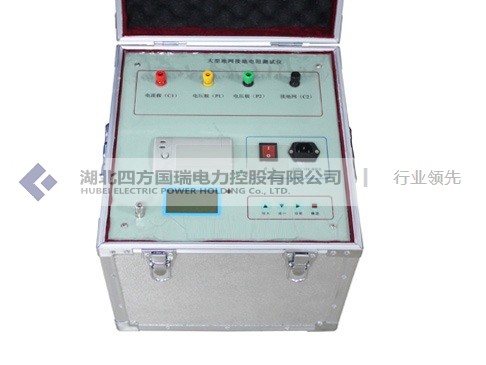

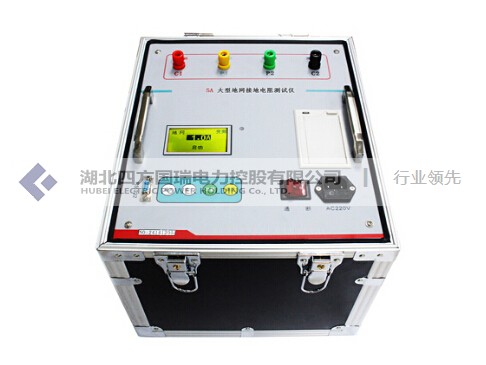

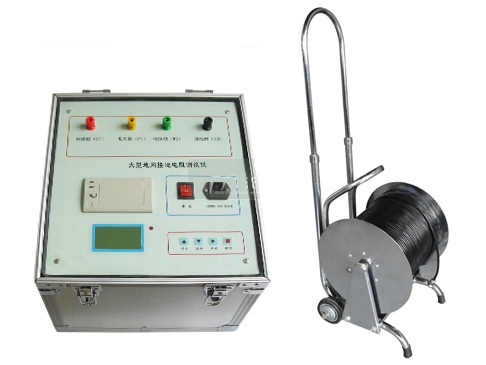

1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量；
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠；
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網；
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓；
5、操作簡單。全中文菜單式操作，直接顯示出測量結果；
6、大地網接地電阻測試儀布線勞動量小，無需大電流線。

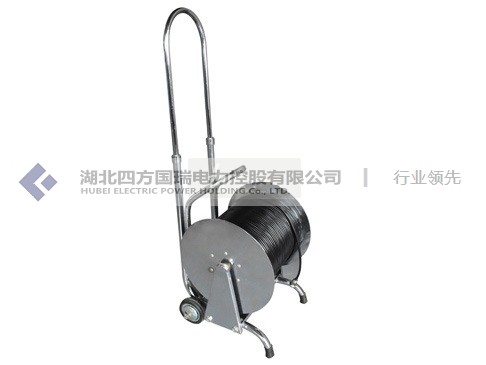

| 測量范圍 | 0～150Ω(含電流樁阻抗) | |
| 分 辨 率 | 0.001Ω | |
| 測量誤差 | ±(讀數×2%+0.002Ω) | |
| 最大輸出電壓 | AC 400V (45Hz、55Hz，雙頻，正弦波) | |
| 電流輸出檔位 | 5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔 | |
| 抗干擾能力 | 抗工頻50Hz電壓10V | |
| 土壤電阻率測量范圍 | 0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M | |
| 測量線要求 | 電流線銅芯截面積≥1.5mm2 | |
| 電壓線銅芯截面積≥1.0mm2 | ||
| 供電電源 | AC220V±10%，50Hz | |
| 外形尺寸 | 440×350×210mm3 | |
| 儀器重量 | 30kg | |
| 名稱 | 說明 | 數量 |
| 電源線 | / | 1根 |

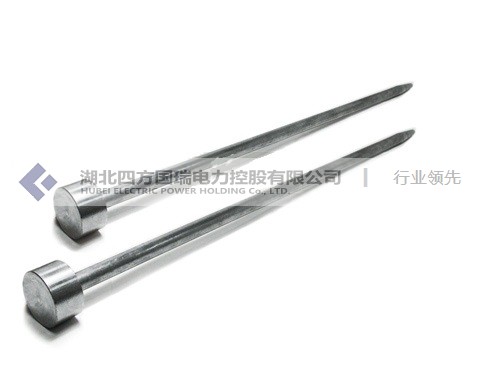

| 接地樁 | / | 2根 |
| 保險管 | / | 3只 |
| 打印紙 | / | 2卷 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |
| SFDW-5A大型地網接地電阻測試儀【廠家直供】 說明書 | |
| SFDW-5A大型地網接地電阻測試儀【廠家直供】 檢定證書 |
 點擊下載
|
接地電阻測量儀的常見故障及排除方法
湖北四方國瑞電力研制的接地電阻測量儀的常見故障及排除方法如下：
1、開機后電源指示燈和顯示器都不亮。
a)電源插座里面保險絲與接觸彈簧片接觸不良。更換保險絲或保險絲座。
b)電源變壓器次級 AC9V 到主板插座松脫。更換插緊。
c)測 7805輸出應為 5V，如果無電壓或電壓太低就檢查相關的整流管、電解電容器和三端穩壓器。
2、無電流。
a)測試線與大鱷魚夾焊接處脫焊，接觸不良或者測試線斷線，以及“A”，“a”，“B”，“b”插座松脫、斷裂，插座里面連線與插座螺絲未旋緊。
b)“測量”開關損壞，更換開關。
c)可控硅板上（小板子）繼電器 HG4130 損壞，調換相應的元件。
3、開機“過電流”燈亮。
把調節電流旋鈕回到零點，再按動“復位”鍵。
4、如果因干擾嚴重或操作不當使儀器的“啟動” ，“復位”等鍵不工作，可按動“電源”開關，關掉電源，重新開機，儀器即可正常工作。
5、如以上故障仍無法排除或有其它故障，請與本公司聯系。
6、測量值誤差大，請檢查補償值是否設定正確。
地網接地電阻測試儀測試原理
本儀器（SFDW-III大型地網接地電阻測試儀）采用電壓電流法測量地網的接地電阻值，布線方式采用三極法。
地網接地電阻測試儀內部結構如圖1所示。異頻電源可輸出頻率為45Hz和55Hz的測試電流，通過儀器面板上的E、C兩個端子輸出，其輸出頻率受微電腦系統控制。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。兩濾波器用于濾除干擾信號，只允許有用信號通過，其輸出送給A/D轉換器（模/數轉換器）。A/D轉換器將電壓和電流模擬信號變換為數字信號后送給微電腦系統。微電腦系統對取得的電壓電流數據再進行數字濾波以進一步抑制干擾，然后計算出電壓V和電流I,最后計算出接地電阻值R=V/I。這樣，通過硬件濾波器和軟件濾波器后，信噪比大大提高，干擾得到有效抑制，因此測量結果穩定可靠。測量結果通過液晶屏顯示，也可通過微型打印機打印出來。
大地網接地電阻測試儀的操作步驟
湖北四方國瑞電力研制的大地網接地電阻測試儀的操作步驟如下：
1、首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。
2、電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的4~5倍。
3、電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上。
4、將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5、檢查連線無誤后，給儀器接上AC220V/50Hz電源，對儀器進行通電。
6、按測量鍵，開始測量
7、儀器顯示測試結束后，記錄測試數據（本儀器可多次重復測量）。
8、關掉儀器電源后，拆除連線，測試過程結束。
