第一章 產品概述
該裝置主要針35kV及以下電纜等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

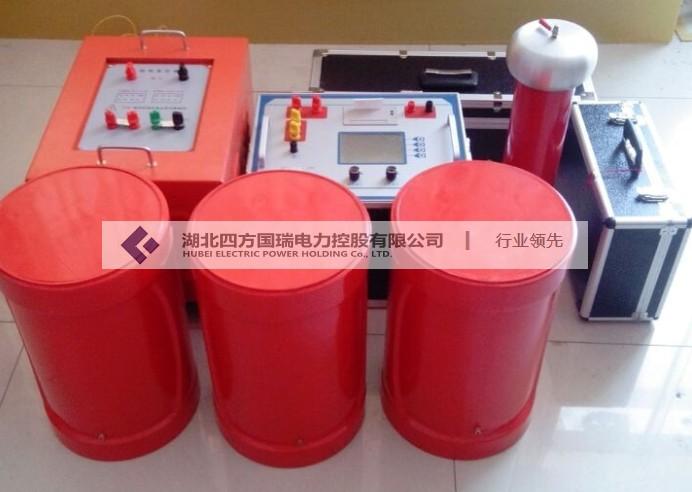

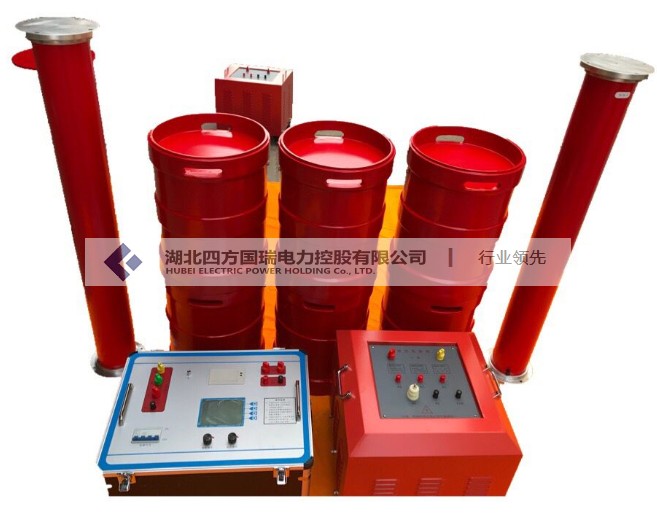

該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。
串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
我公司調頻諧振裝置主要功能及其技術特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用。
3、裝置具有兩種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、手動模式模式、
4、能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點。
6、采用了ARM平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
第二章
ZSBP-75kVA/25kV/60kV變頻串聯諧振耐壓試驗裝置技術參數
（一）ZSBP指生產廠家代碼
75指設備能輸出的最大額定容量，單位為kVA
60指設備能輸出的電壓等級，單位為kV；
（二）ZSBP-75kVA/25kV/60kV變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：60KV
被試品的：
22kV---滿足10kV電纜交流耐壓試驗；
44kV---滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV---滿足35kV電纜交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作5分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源：單相220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％
12．裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防性試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓：單相220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：15kg
2. 高壓諧振電抗器（共3臺）：25kV/1A
額定工作電壓：25kV
額定工作電流：1A
額定電感量：75H
連續工作時間：60min
溫 升：小于60度
工作頻率：30~300Hz
重量：45kg
