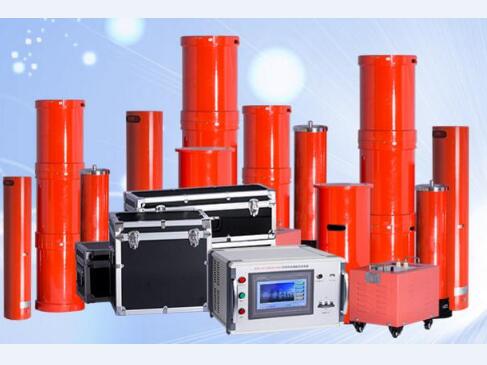

BPXZ-Z串聯諧振耐壓試驗裝置

  • 適用于大型變壓器，發電機組工頻耐壓試驗
  • 參考標準：GB50150-2006,DL/T849.6-2004
    • 適用于60KV、220KV，500KVGIS交流耐壓試驗
    • 閃絡保護等功能，保證了系統的可靠性
    • 支持多種試驗模式


  • ㊣ 湖北大型電力試驗設備生產基地
  • ㊣ 始于1986年，30多年生產制造經驗，只專注電力試驗設備領域，品質更有保障

  • 產品咨詢、購買、維護服務，歡迎致電 027-61903638 聯系我們
  • 簡介
  • 參數
  • 附件
  • 保修
  • 說明書/證書
  • 案例
  • 經驗庫
  • 在線客服qq

產品簡介

參考標準：GB50150-2006,DL/T849.6-2004，采用進口功率元件作為功率變換的核心，調諧+調壓；多種組合試驗模式，過載能力強，保護功能更完善。適用于大容量，高電壓的電容性試品的交接和預防性試驗。

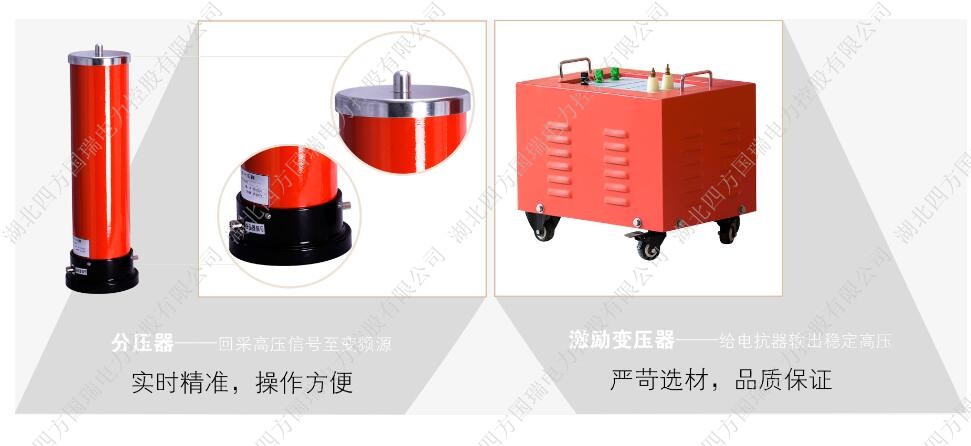

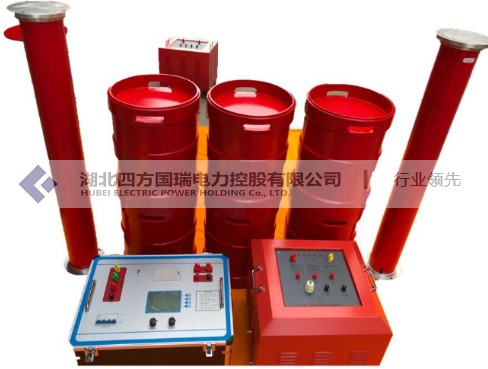

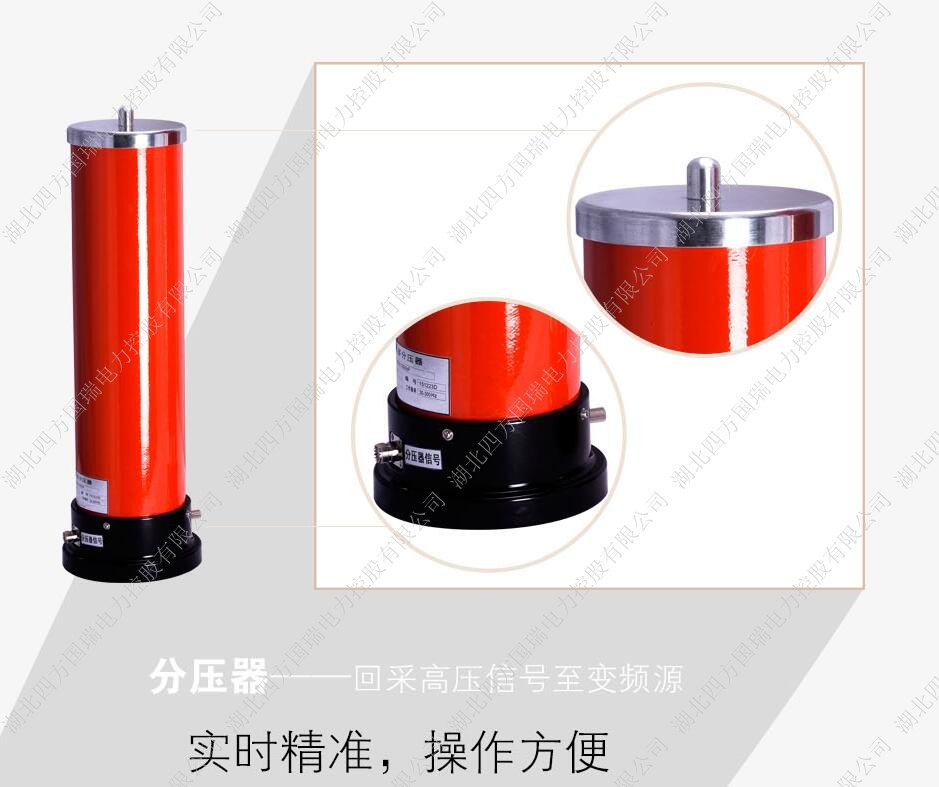

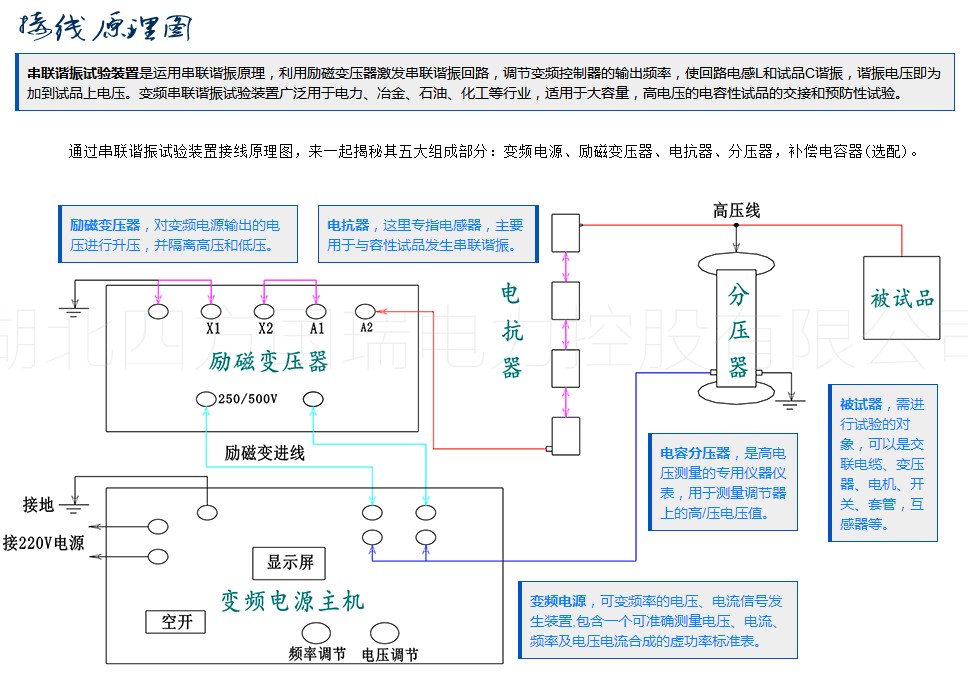

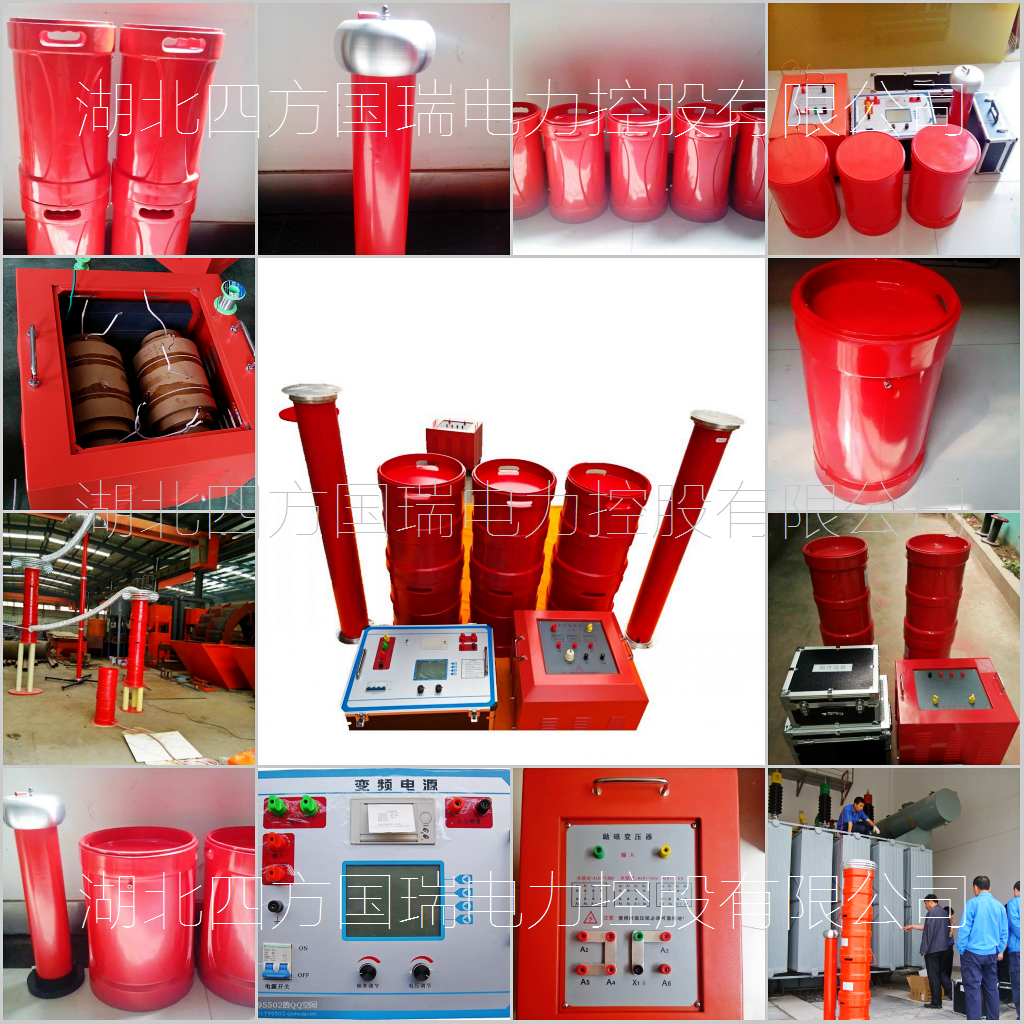

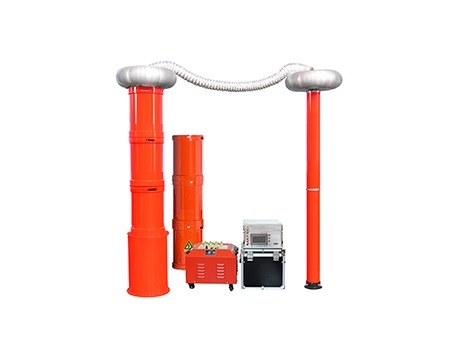

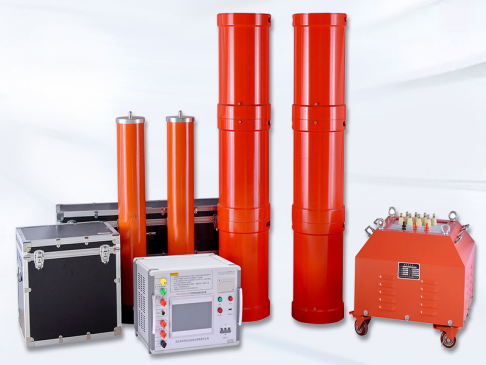

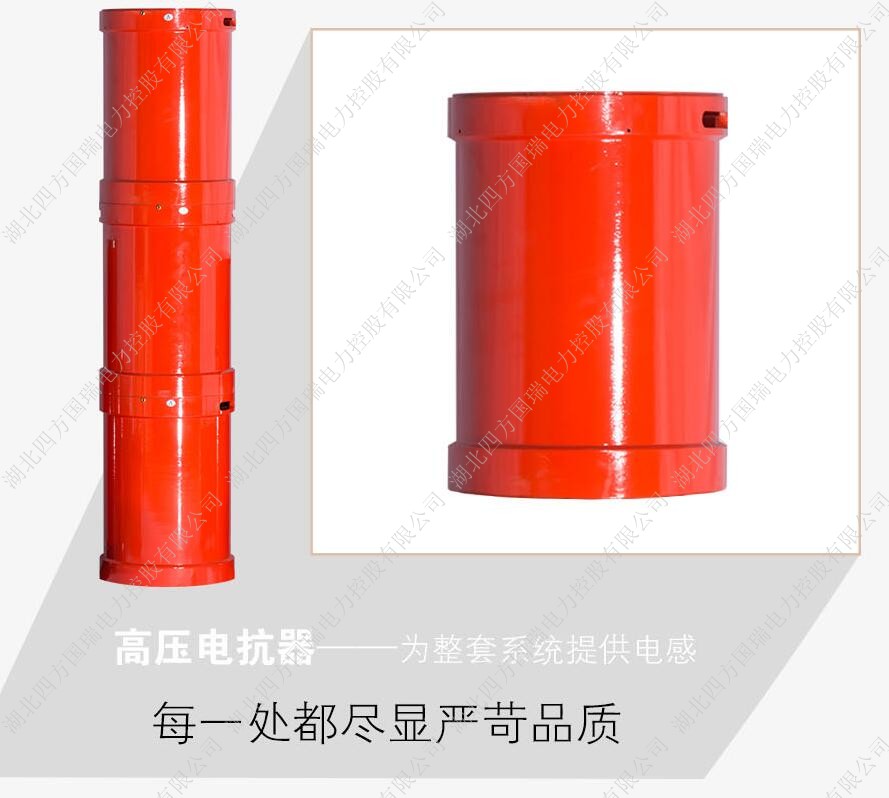

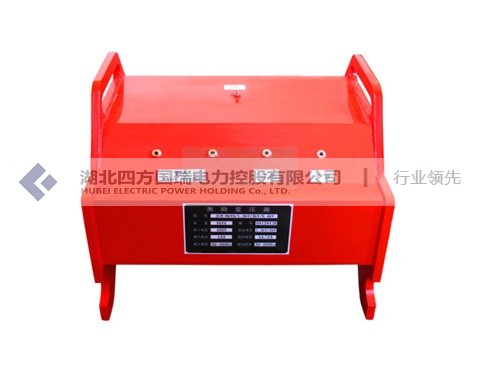

BPXZ-Z串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

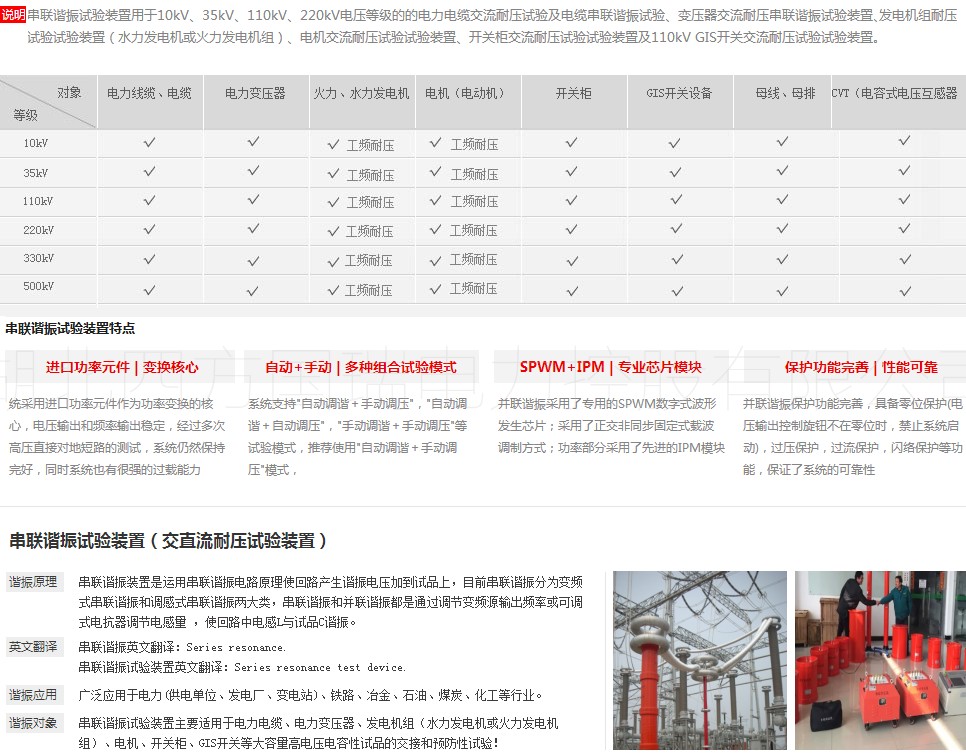

變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。


串聯諧振耐壓試驗裝置廠家

生產廠家要在行業中占據非常好的優勢，就需要不斷的提升在行業中的排名。不過要想提升在行業中的排名并不是那么容易的，知道我能處理好各方面的事情，才能真正的做好這些工作。那么要想提升串聯諧振耐壓試驗裝置廠家在行業中的排名需要處理好哪些方面的事情呢？

要想提升在行業中的排名，首先就需要保證有非常好的市場占有率。我們在發展的時候如果不能夠保持有非常好的市場競爭力肯定就不能給我獲得市場的認可。只有當產品能夠真正的滿足市場的需求，才能夠讓自己在行業中的排名得到非常好的提升。

相信串聯諧振耐壓試驗裝置廠家在發展過程中，只要能夠不斷地提升自己在行業中的銷售份額，我肯定就能夠讓更多的消費者認可我們的產品，從而使得自己在行業中的排名得到最好的提升。所以處理好這些方面的事情對生產廠家的發展有非常積極的作用。


產品特征

1、穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系
統仍然保持完好，同時系統也有很強的過載能力;；
2、自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在
其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率；
3、支持多種試驗模式。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到
諧振點，又能通過手動調壓控制試驗過程，安全性更高；
4、系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢
功能；
5、保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

產品別稱

串聯諧振耐壓裝置，變頻串聯諧振裝置，串聯諧振試驗設備，變頻串聯諧振試驗裝置，串聯諧振耐壓試驗裝置，串聯諧振耐壓試驗裝置廠家


























產品參數

電壓波型 正弦波，波形畸變率＜1.0%
輸出頻率 30～300Hz
工作制 滿功率輸出下，連續工作時間60min
品質因素 30～80
輸入工作電源 單相380/220V±10%，50Hz
環境溫度 －10℃～+50℃
相對濕度 ＜95%，無凝露狀況
適用范圍 電纜變頻諧振裝置
發電機交流耐壓裝置
變電站電氣設備交流耐壓諧振裝置
CVT檢驗用諧振升壓裝置

產品附件

本產品詳細清單，請以說明書或代銷合同為準

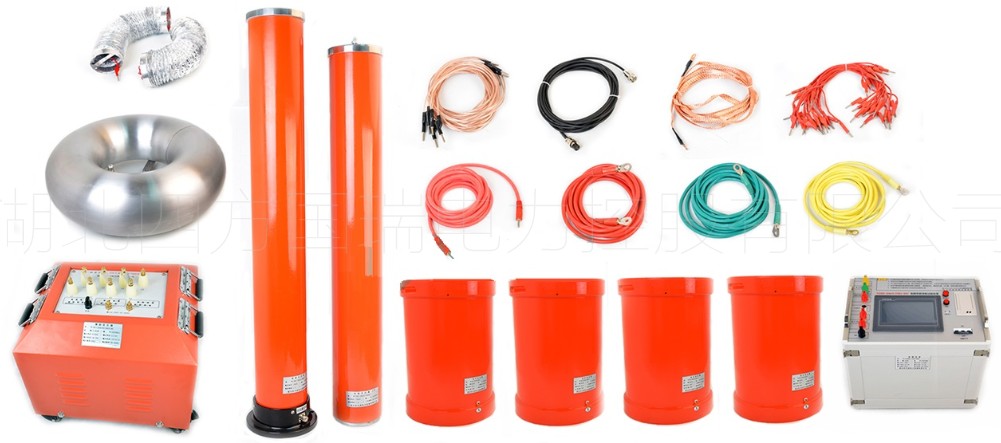

名稱 說明 數量
激勵變壓器 / 1臺
變頻電源控制箱 / 1臺
高壓電抗器 / 1套
電容分壓器 / 1套
內部連接線 / 1套
出廠試驗報告 / 1份
成套裝置使用說明書 / 1本
產品合格證 1張

售后客服


★★★★★ 客服服務中心：027-61903638，我們將盡快安排電力工程師為您及時解答！

保修承諾


三年質保，一年包換，六個月包退，一個月試用

同時配套一站式的全面服務，公司會為每一個客戶提供免費的專業技術服務和現場指導工作，公司擁有一組完善的客服系統，為客戶提供一對一的售前、售中、售后三大服務環節，為每一位客戶免除后顧之憂，樹立公司以客戶為中心的精神。

在湖北四方國瑞電力控股有限公司長達近30年的不懈努力與堅持以品質為核心理念運行中，如今，產品品質保障已經成為電力預防性試驗行業獨有不可復制的核心競爭優勢，在市場上已經樹立良好的口碑形象。除了把控好產品的卓越品質以外，同時也離不開專業、經驗豐富的電力團隊。

用戶至上和誠信為本是我們的服務宗旨，而質量是四方國瑞生命的保證，實現三年保修/一年包換/六個月包退/一個月試用/終身維護的服務承諾，正是驗證了公司對產品質量的信心所在，而信心的來源，正是因為我們擁有優厚的產品質量!

資料下載


文件名 點擊下載
BPXZ-Z串聯諧振耐壓試驗裝置 說明書
BPXZ-Z串聯諧振耐壓試驗裝置 檢定證書 點擊下載


　 　 　 　 　 　索取資料方式＞　　　客服QQ ：3173906661　　　　人工客服：027-61903638　　　技術部：13871319625　　郵箱：[email protected]

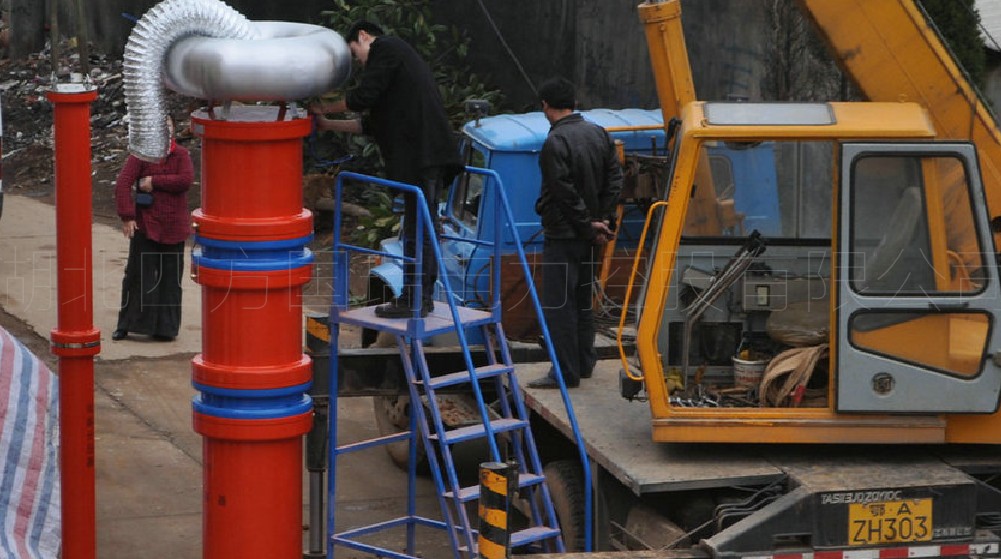

客戶案例






經驗庫

串聯諧振的相關知識
一、定義
       在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
二、危害性
       發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
       品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
       在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。
      湖北四方國瑞電力控股有限公司生產工頻串聯諧振升壓裝置(CVT校驗用)、工頻交流耐壓諧振裝置、變頻諧振耐壓試驗裝置，廣泛用于各種高壓交聯電纜、變壓器、發電機、GIS開關、電動機等設備的交流耐壓試驗。該裝置擁有多項關鍵的國家專利技術，加上引進的部分國際先進技術，設備整體達到了國際先進水平。全傻瓜式操作，全自動試驗。
串聯諧振電源產品使用中的注意事項
       1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
       2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
       3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
       4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
       5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
      四方國瑞電力，是專業生產串聯諧振裝置的廠商。其串聯諧振產品穩定性、可靠性高，自動調諧功能強大，支持多種試驗模式，系統人機交互界面友好，保護功能完善。
串聯諧振變壓器故障原因及排除
       1、風扇不能啟動：
       急停、故障保護、失諧保護后，沒有按“故障復位”；
       內部溫度過高，功率元件熱保護；
       排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
       2、自動調諧不能完成，找不到諧振點：
      （1）現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
       原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
       排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；
檢查勵磁變壓器的高低壓線圈的通斷；
檢查每一只電抗器的通斷；
檢查分壓器的信號線的通斷；
檢查分壓器的高低壓電容臂的通斷；

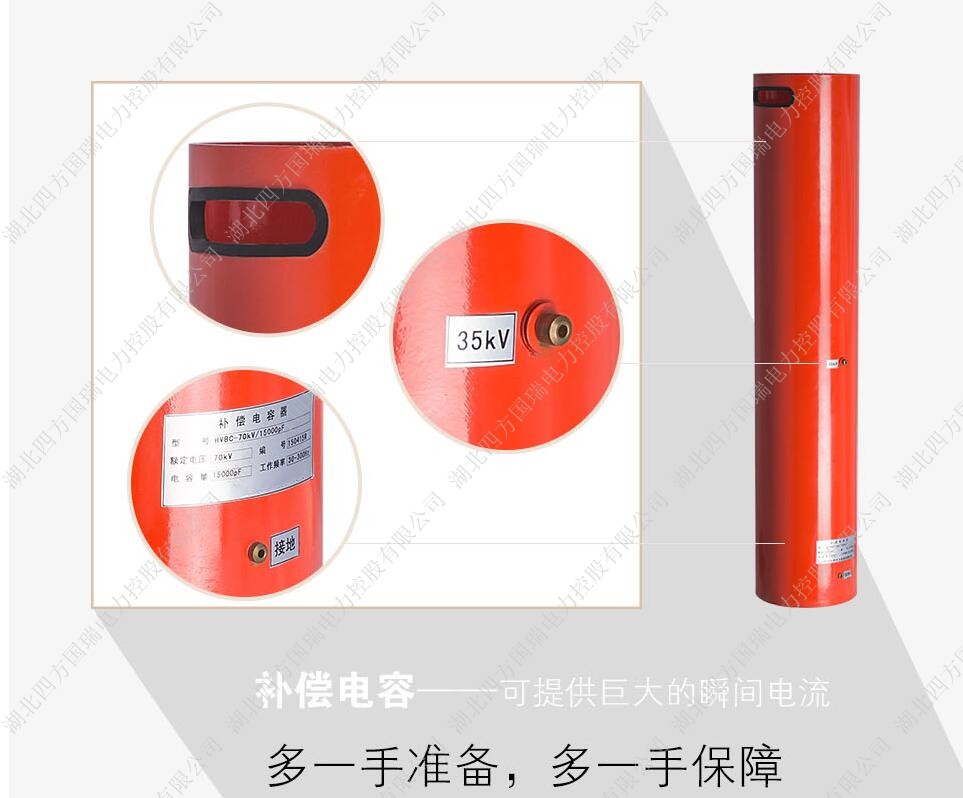

裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
       （2）現象：調諧曲線是一條曲線，有較低的尖峰；
       試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
       原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；
試品損耗較高，系統Q值太低；
勵磁變壓器高壓輸出電壓較低；
       排除方法：將補償電容器并接入試驗回路，加大回路電容量；
盡可能將多只電抗器串聯，提高回路電感量；
提高勵磁變壓器的輸出電壓；
干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
       如果上述操作全部處理完后，依然不能解決問題，請和湖北四方國瑞電力廠家聯系，不可自行拆卸儀器！
