變壓器諧振技術
發布日期：2017-04-20 點擊：2775次
變壓器諧振

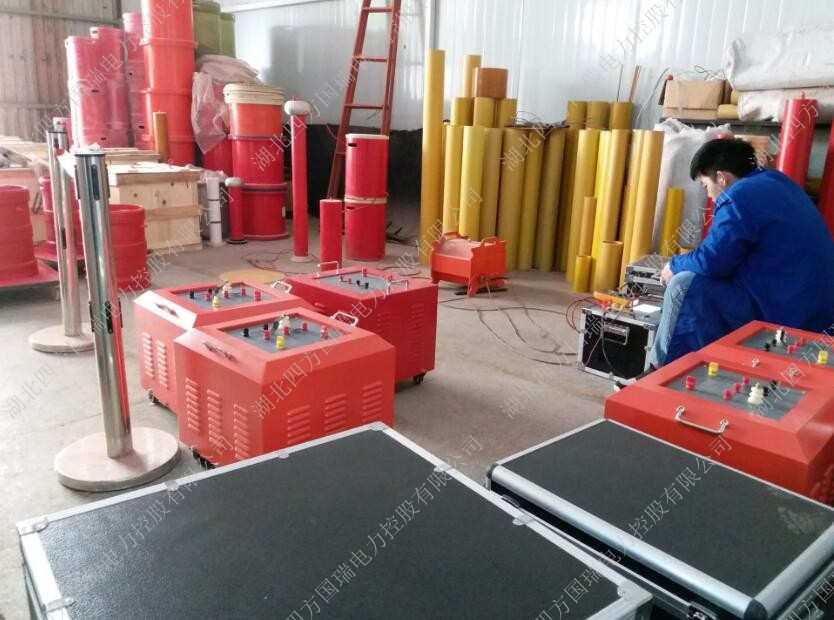

電氣設備變頻串聯諧振耐壓裝置電纜耐壓串聯諧振裝置調感式變頻諧振耐壓裝置超低頻高壓發生器系列油浸式試驗變壓器，四方國瑞電力是串聯諧振裝置的生產廠家30年致立研發標準、穩定、安全的電力測試設備，專業電測，產品選型豐富，找串聯諧振，就選四方國瑞電力。電力生產的諧振變壓器主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式;它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。諧振變壓器原理傳動機構比較復雜。為此,我們研制的試驗裝置采用殼式結1。
諧振變壓器繞組套裝在可移動的中心柱外面。
諧振變壓器的特性曲線如圖2所示。
由圖2可見,在不同氣隙長度下,諧振變壓器的伏安特性具有良好的線性關系,其電感L與變壓器上的電壓值無關。因而這種諧振變壓器在用于交流諧振試驗時,可先在低壓條件下進行調諧（通過傳動機構改變動鐵心與下軛鐵心之間的氣隙長度）,當調諧到諧振時,再升高試驗電壓,系統調諧非常方便。氣隙可調諧振變壓器,無論是串聯型還是并聯型,都是通過調節鐵心氣隙長度,改變回路電感量L,使諧振變壓器發生諧振。這就是對于具有一定對地電容的被試器,通過改變鐵心氣隙長度使諧振變壓器發生諧振的機理。但是需要注意的是氣隙長度不可過大,過大會使已建立的諧振條件遭到破壞。諧振變壓器的特征1、輸出電壓電流波形良好，失真度小于0.5%。2、需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60。3、不需要過壓保護，當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞。4、便于現場搬，該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用。5. 保護功能完善，具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
