串聯諧振裝置在GIS設備中的應用
發布日期：2023-04-07 點擊：4645次
六氟化硫封閉式組合電器(以下稱GIS)其具有占地面積小、占用空間少、故障率低、可靠性高、檢修維護量小的特點，采用GIS設備的變電站逐年增加。GIS雖具有以上優點。但在運輸過程中由于機械振動、撞擊等原因可能導致GIS設備的元件或緊固件松動和位移。運至現場安裝時，可能會由于安裝人員的工作失誤，出現連接電極表面處理不徹底，電極表面有劃傷、毛刺或安裝電極不到位，接口法蘭面未按要求處理清潔，有雜質、灰塵或細小顆粒進入GIS內部等情況;這些運輸和安裝中出現的缺陷若不能及時發現和處理，將會引起絕緣事故。所以在安裝交接過程中一定要嚴格把關，其中GIS的絕緣水平是最重要的試驗項目之一。
六氟化硫封閉式組合電器(GIS)在電力系統的應用逐漸增多，檢驗 GIS 設備的制造質量和現場安裝質量對電網的安全、可靠運行有著重要意義。
由于試驗設備和條件所限，早期的GIS產品多數未進行嚴格的現場耐壓試驗。事故統計表明沒有進行現場耐壓試驗的GIS大都發生了事故。因此，GIS必須進行現場耐壓試驗。
GIS的現場耐壓主要包括交流電壓、振蕩操作沖擊電壓和振蕩雷電沖擊電壓等3種試驗方法。其中交流耐壓試驗是GIS現場耐壓試驗最常見的方法，它能夠有效地檢查異常的電場結構(如電極損壞)。
目前，由于試驗設備和條件所限，現場一般只做交流耐壓試驗。IEC517和GB7674認定對SF6氣體絕緣試驗電壓頻率在10～300Hz范圍內與工頻電壓試驗基本等效。串聯諧振試驗裝置具有操作簡單、損耗低、重量輕、維護簡單、對電源需求低、保護完善等優點。因此國內外大多采用調頻式串聯諧振耐壓試驗裝置進行GIS現場交流耐壓試驗。通過對 GIS 設備的串聯諧振試驗能夠考核 GIS 設備的絕緣水平。

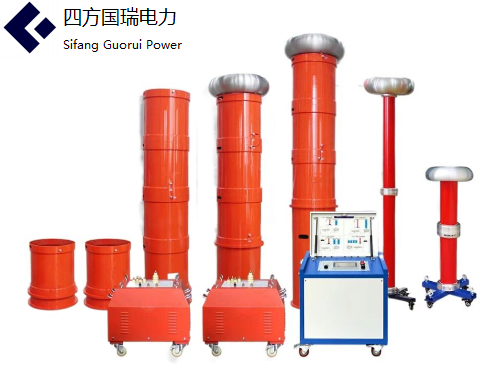

購買GIS耐壓試驗裝置，就選四方國瑞電力GIS交流耐壓裝置。湖北四方國瑞電力控股有限公司，一家專業生產電力試驗設備的源頭廠家！
