串聯諧振裝置在發電機耐壓中的應用
發布日期：2023-04-07 點擊：5359次
交流耐壓試驗是發電機絕緣試驗項目之一，它的優點是試驗電壓和發電機運行電壓的波形、頻率一致，作用于絕緣內部的電壓分布及擊穿性能比較等同于發電機的工作狀態。無論從劣化或熱擊穿的觀點來看，交流耐壓試驗對發電機主絕緣是比較可靠的檢查考驗方法。所以交流耐壓試驗在發電機制造、安裝、檢修以及預防性試驗中成為必做項目。隨著發電機容量的不斷增大，發電機定子繞組的對地或相間電容量大大增加，要求常規工頻耐壓設備容量太大，現場試驗十分困難。更為嚴重的是常規大容量試驗設備短路容量大，一旦發電機定子繞組絕緣被擊穿，故障點短路電流大，容易造成燒損鐵芯，使發電機修復困難，造成很大經濟損失。因此，大型發電機耐壓時需采用串聯諧振耐壓方式。
試驗方法：

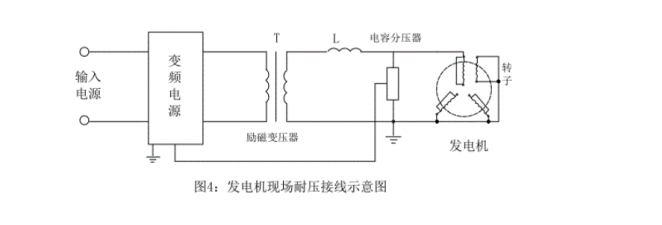

(1)現場接線示意圖如圖4所示:
(2) 試驗要點:
1) 直接水冷的定子繞組在通水情況下進行試驗時，要在冷卻水循環狀態下才能進行工頻耐壓試驗。在不通水情況下，嚴禁未將水吹干凈就進行工頻耐壓試驗因為這種情況可能使潮濕的絕緣引水管內壁發生閃絡。且通水試驗必須保證水質合格；
2) 氫冷電機必須在充氫前或排氫后且含氫量在 3% 以下時進行試驗，嚴禁在置換氫過程中進行；
3)耐壓試驗前后應測量試品的絕緣電阻，試驗過程中試驗電壓不應迅速跌落；
4) 在通水情況下試驗，由于水質的有功損耗，試驗時系統Q值會比較低，且諧振點有可能會有微小漂移；
5)試驗諧振頻率應在45-65Hz范圍內。全電壓下耐受時間為60秒；
