HP-MB10電纜燒穿電橋定位系統
發布日期：2021-07-14 點擊：4623次

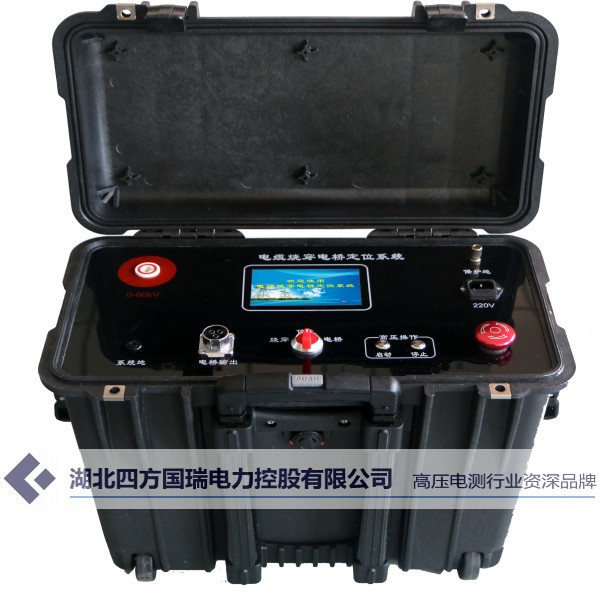

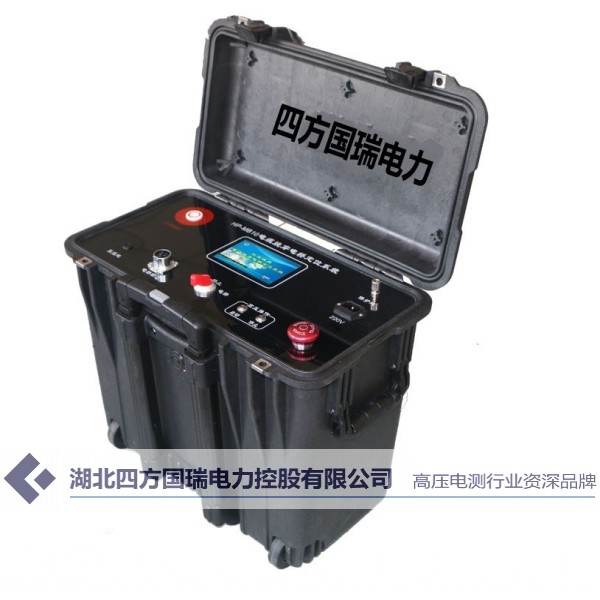

HP-MB10電纜燒穿電橋定位系統
HP-MB10電纜燒穿電橋定位系統集燒穿和數字電橋功能于一體，采用高性能數字信號處理器作為控制芯片，工作過程無需人工干預，可以實現全過程的自動控制。燒穿模式下輸出最大電壓60kV，最大功率1kw，可以快速將高阻故障燒成低阻。數字電橋由高性能數字處理器及數字電位器構成，故障定位全自動、精度高、速度快。
HP-MB10電纜燒穿電橋定位系統特別適合于高壓，大截面，大長度復雜電纜系統的絕緣故障預定位，如具有GIS終端及交叉互聯的復雜高壓電纜絕緣故障定位，在不拆除GIS開關及短路交叉互聯的情況下快速完成定位。除了部分短路故障以外HP-MB10電纜燒穿電橋定位系統，可用于所有電纜絕緣及護層故障的定位。
功能特點
1、設備采用開關電源構成高壓高頻電源源，電壓高，電流穩定。燒穿過程一鍵操作，全程自動控制，燒穿阻值結果可監測。
2、設備采用數字電橋技術，故障定位精度高，速度快。定位過程無需人工干預，由高性能數字控制器自動計算定位結果。
3、采用多個高可靠性的隔離電源模塊為系統供電，面板與高壓嚴格隔離，觸摸屏操作安全可靠。特別定制的四芯帶屏蔽高壓測量電纜，銅網編織屏蔽層可靠接地，使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4、高壓高頻電源和數字電橋集成在一個便攜式進口拉桿塑料箱體。設備電壓高、重量輕、移動操作方便。
5、燒穿、電橋一體化設計，巧妙的功能組合與波反射法相比，電橋法沒有盲區，誤差率極低，特別適用于判斷短電纜及靠近端頭的擊穿點。
6、高電壓、大電流特別適用于大長度大截面高壓復雜電纜系統的高阻絕緣故障及護層故障預定位。
技術參數
燒穿功能
輸出電壓
0～60kV自動調節
額定功率
1kw
電橋功能
輸出電壓
0～2kV自動調節
額定功率
1kw
定位精度
±（0.2%·L+1）m
人機功能
高清觸控屏
800*480
操作方式
全自動
電源
220V AC±10%，50Hz
重量
16kg
外型尺寸（長×寬×高）
50cm*30.5cm*45.7cm
工作溫度
-10℃～+55℃
存儲溫度
-20℃～+70℃
