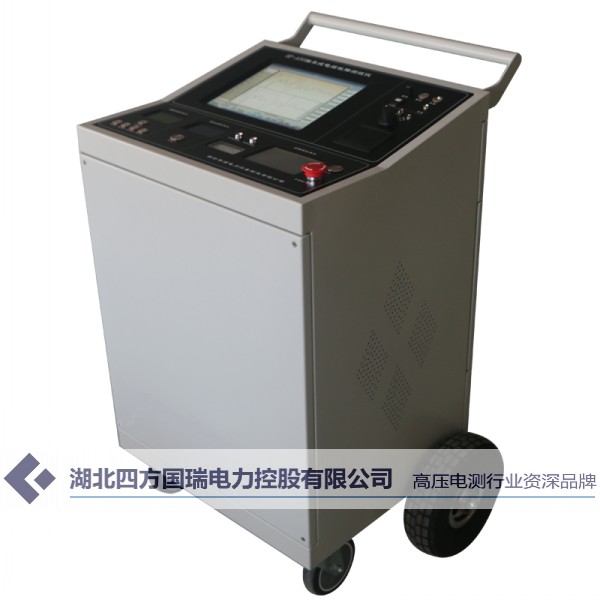

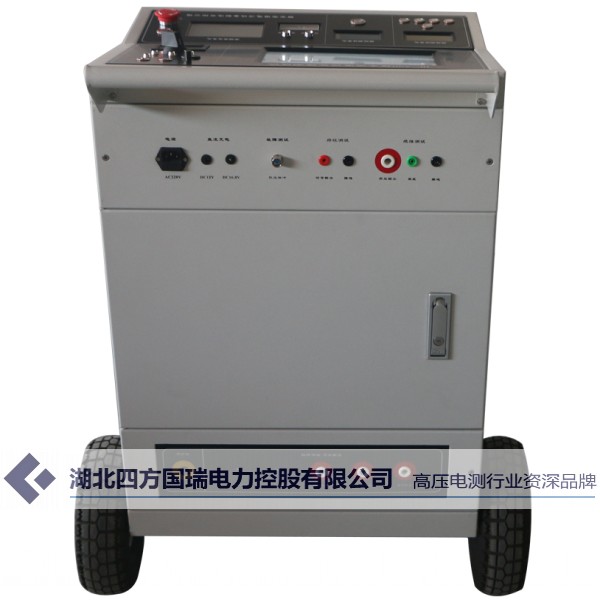

HP-A50推車式電纜故障測試儀
發布日期：2021-07-14 點擊：4392次
HP-A50推車式電纜故障測試儀是湖北四方國瑞電力控股有限公司長期致力于電力電纜故障測試領域，為了迎合電力行業的快速發展，結合多方面的經驗、潛心研究，將傳統、獨立的電纜故障測試儀、一體化高頻高壓電源、多次脈沖產生器、路徑發射機、絕緣電阻測試儀等獨立單元高度集成于一體的電纜故障測試系統。該系統用于電力電纜各類故障的初步判斷、測試和路徑尋測，測試軟件能夠自動識別卡位讀取故障距離，真正使得電纜故障的測試擁有輕便、簡單、高效、安全等的優點。為電力電纜故障的快速測試提供便利。
功能特點
該系統采用一體化設計，移動方便靈活。
適用于380V-220kV電纜的各類主絕緣故障和外護套故障的測試。
高度集成故障測試、高壓電源、絕緣電阻測試、電纜路徑測試等功能。
故障測試單元采用工控嵌入式計算機平臺、Windows7操作系統。
高頻高壓電源單元采用觸摸屏控制系統，體現人機交互，操作便捷、顯示簡約直觀。
絕緣電阻測試單元為數字式，液晶顯示屏可顯示儀器工作狀態和測試結果。
電纜路徑測試單元液晶顯示屏可顯示發射機、接受信號頻率和信號強度。

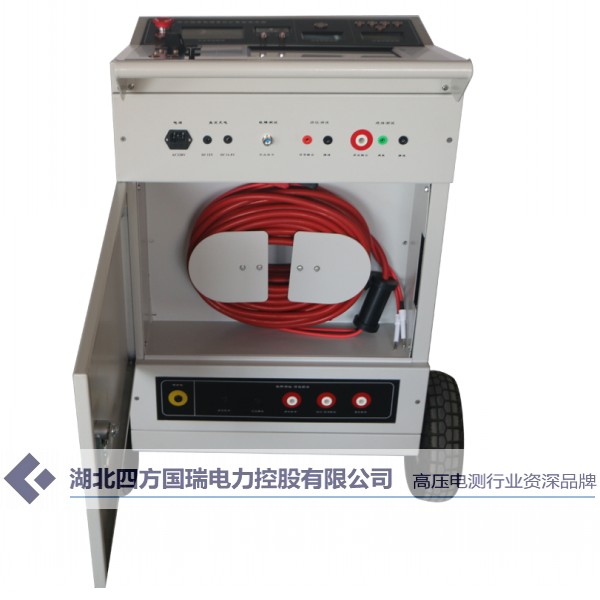

該系統配備25m測試線，方便遠、近距離和復雜環境的電纜故障測試。
故障測試單元
◆采用工控嵌入式計算機平臺，Windows7操作系統，集成化軟件測試，并配有電纜故障測試軟件和電纜資料管理學習軟件。
◆采用12.1in觸摸屏系統，觸摸筆、觸控鼠標均可操作，高亮屏顯示，適應戶外陽光下使用，鋰電池供電、方便現場測試。
◆采用USB通信技術，信號穩定，主機可自動選擇最低3.25MHz、最高達250MHz八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試需求，減少了粗測量誤差，提高了測試精度。
◆軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，同屏三區可顯示波形，同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式，使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測量精度，減少波形誤差。
◆獨特的多次脈沖法產生器設計，現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形，大大降低了大振蕩的干擾，多次脈沖產生器體積小，真正實現全套設備輕便化。
◆主機支持主機自帶WIFI接收功能，專用軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術可配備Android測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作。
高頻高壓電源單元
◆ 一體化設計，內置式電容。
◆ 觸摸屏人機交互，設置操作簡單、儀器狀態顯示直觀方便。
◆ 具有電壓調節、自動穩壓和自動保護功能。
◆ 輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點。
◆ 輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化。
◆ 軟件控制真空沖擊打火放電，自適應放電及脈沖周期。
◆ 具有應急停止鍵、自動放電功能，急停或停機自動降壓放電，安全可靠。
◆ 連續工作時間不少于6小時，滿足電纜故障測試的最長工作時間。
路徑測試單元
◆ 發射機高度集成于該系統內部。
◆ 接收機體積小、重量輕，方便攜帶和路徑尋測。
◆ 根據接收機揚聲器聲音和顯示信號強度條的大小判斷電纜路徑。
絕緣電阻測試單元
◆ 該單元為數字式，液晶顯示屏可顯示儀器工作狀態和測試結果。
◆ 儀器具有開機自檢功能及自動校準功能。
◆ 儀器采樣全中文顯示，可自動完成吸收比、極化指數、絕緣電阻的測量。
◆ 采用數字濾波技術，抗干擾能力強。
◆ 采用2600mAh大容量可充電鋰電池組。
◆ 具有過載、自動放電、短路保護等功能。
技術參數
◆ 外形尺寸：530(L)*430（W）*960（H）mm
◆ 重量：￡50Kg
◆ 輸入電源：AC220V、50Hz
◆ 充電適配器：DC12V、DC16.8V
故障測試單元：
◆ 可測試各種35kV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
◆ 可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障
◆ 可測量長度已知的任何電纜中電波傳播的速度。
◆ 顯示方式：12.1英寸工業級液晶觸摸屏（Windows7操作系統）。
◆ 測試方法：低壓脈沖法、沖閃電流法、多次脈沖法
◆ 存儲空間：固定8G
◆ 測試距離：不小于60km
◆ 操作方式：雙操作：觸摸筆和觸控鼠標
◆ 最短測試距離（盲區）：0-5米或無盲區
◆ 精確定點誤差：±0.2m
◆ 測試誤差：系統誤差小于±1%
◆ 多次脈沖產生器：沖擊電壓≤40kV
◆ 待機時間：可連續使用6小時左右。
◆ 溫度：-20℃～+40℃
◆ 相對濕度：≤80%
◆ 分辨率：V/fm；V為傳波速度：m/μs；軟件游標0.10米。
◆ 儀器采樣頻率：3.125MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz。
◆ 脈沖寬度：50ns、80ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）。
◆ 服務方式及技術：
a、4G無線遠程同步測控服務；
b、波形郵件傳輸，安卓版手機測試軟件實時服務；
c、配備電纜故障測試教學視頻隨時學習設備使用方法。
高頻高壓電源單元：
該單元主要用于35kV及以下電力電纜故障測試中高阻故障波形采樣沖擊放電和故障點精確定點時沖擊放電，也可用于電力電纜高阻故障的燒穿和超高壓110kV以上電纜外護套精確定點使用，燒穿能力可在短時間內燒穿擊穿點，降低擊穿點電阻。
◆ 輸出方式：脈沖輸出、直流輸出
◆ 輸出電壓：負高壓，0～35kV連續可調
◆ 工作電流：≤40mA
◆ 工作模式：單次脈沖、連續脈沖、直流輸出
◆ 內置電容：4uF/35kv
◆ 放電能量：≤2450J
◆ 脈沖周期：3s～8s自適應
◆ 自動放電：停機自動放電
◆ 工作電源：工頻220V±10%
◆ 顯示屏幕：800×480分辨率觸摸顯示屏
◆ 工作環境：溫度：-10℃～40℃；濕度：≤80%
◆ 海拔高度：≤1000米
路徑測試單元：
◆ 信號頻率：9.6KHz正弦波
◆ 探測距離：<15km
◆ 探測深度：≤3m
◆ 路徑誤差：<5cm
發射機：
◆ 輸出信號頻率：9.6kHz
◆ 輸出功率：2W
接收機：
◆ 輸入信號頻率：9.6kHz
◆ 探測路徑誤差：±2cm
◆ 探測埋深誤差：±5cm
◆ 電池：9V電池，可連續工作8小時
絕緣電阻測試單元
◆ 輸出電壓：500V、1000V、2500V、5000V。
◆ 具有吸收比、極化指數、快速測試和絕緣測試自動測試功能。
◆ 具有自動放點功能，且放電速度塊。
◆ 具有短路、過載、過流電池欠壓等保護功能。
◆ 待機時間達10分鐘自動關機。
◆ 工作環境：溫度：-10℃－40℃；相對濕度：20%-90%RH
海拔：<3000m
◆ 儲存環境：溫度：-10℃－50℃；相對濕度：<90%RH
◆ 電源：適配器輸入：AC220V、50Hz，輸出：DC16.8V。
產品附件
◆ HP-A50推車式電纜故障測試儀 1臺
◆ 電纜路徑信號接收機 1臺
◆ 電纜路徑信號接收機手把 1根
◆ 路徑信號接收天線 1根
◆ 2芯航插連接線 1根
◆ 25m測試線 1根
◆ DC12V電源適配器 1只
◆ DC16.8V電源適配器 1只
◆ 紅黑夾子測試線 2根
◆ 接地線 1根
◆ 說明書 1份
