變頻串聯諧振試驗裝置在接地布置
發布日期：2021-02-20 點擊：2404次
變頻串聯諧振試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻串聯諧振試驗裝置試驗過程中，勵磁變的容量應大于有功功率P，并在勵磁變最低輸出電壓滿足試驗要求的前提下盡量降低勵磁變的變比，從而相應減小勵磁變原邊的輸入電流。由于被試電纜的電容量較大，若在試驗時試品擊穿或發生高壓引線對地放電，在電纜的接地端處，試驗接地線和控制箱外殼等處，可能會產生暫態過電壓。HZBP系列變頻串聯諧振試驗裝置已在控制箱和主要部件內，采取多重暫態過電壓保護措施，能保證設備的正常工作。此外，在試驗接地線布置方面還應注意采取下列保護措施：
變頻串聯諧振試驗裝置在接地布置方面的保護措施
1.變頻串聯諧振試驗裝置(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，即減少接地線的電感量。
2.變頻串聯諧振試驗裝置采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短，不要任意延長接地線長度。
3.變頻串聯諧振試驗裝置試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼，否則在高壓側擊穿或放電時，可能有輕微的刺痛感。有條件時，建議操作人員站在橡膠絕緣墊上工作。
4.變頻串聯諧振試驗裝置試驗變壓器有800V、1000V、1500V三個端子，當系統所需高壓小于15kV時選用800V端子，當系統所需高壓大于15kV小于60kV時選用1000V端子，當系統所需高壓大于60kV時選用1500V端子。
變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中最常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

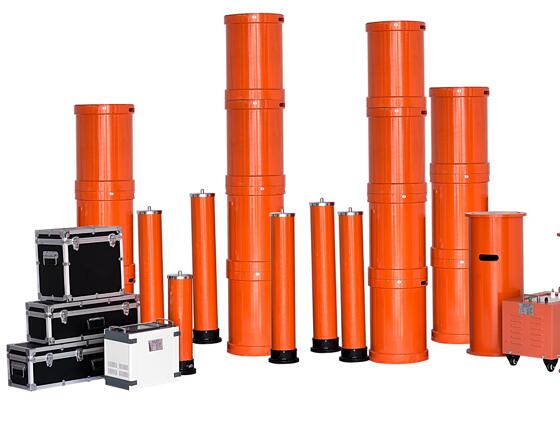

HZBP系列變頻串聯諧振試驗裝置
變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗。
