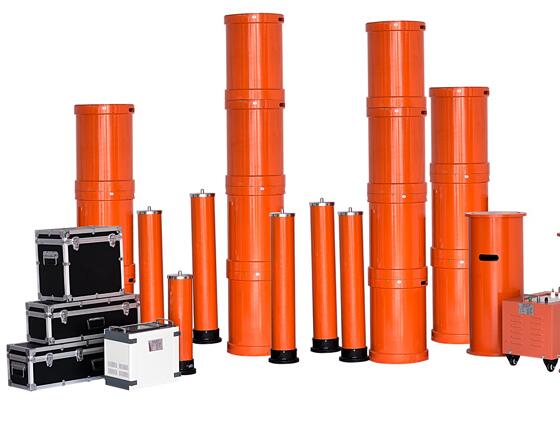

GIS的交流耐壓試驗變頻串聯諧振裝置
發布日期：2021-02-20 點擊：3589次
GIS的交流耐壓試驗變頻串聯諧振裝置，利用串聯諧振原理產生交流高電壓的試驗裝置。由于應用高電壓試驗變壓器為大電容量的試品(如長電纜、六氟化硫管道、電容器以及容量很大的發電機)進行耐壓試驗時，常發生滿足不了試驗容量的問題，且電力系統內進行上述試品的現場耐壓試驗時，采用龐大的試驗變壓器作為電源，運輸也很不方便，為此有時改用串聯諧振裝置取代高壓試驗變壓器。
GIS的交流耐壓試驗變頻串聯諧振裝置
傳統的試驗變壓器由于容量的限制，不適合電力系統高電壓、大容量電氣設備交流耐壓試驗的需要。本文介紹了一種新的基于電路諧振原理的變頻串聯諧振裝置，對變頻串聯諧振裝置在各種電氣設備交流耐壓試驗中的應用進行了研究，總結了裝置在應用中出現的問題，并進行了分析，提出了相應的對策。取得的主要結論如下：
1）變頻串聯諧振裝置安全性高。在GIS的交流耐壓試驗中，由于GIS是運輸到現場后再進行安裝的，受到現場環境的影響，里面可能會受潮，或存在異物導致內部絕緣性能下降，經常發生放電的現象。
GIS是全封閉的結構，發生放電的時候，難以確定放電的位置，需要通過多次的加壓，才能找到放電點。如果采用其它的交流耐壓試驗裝置來進行試驗，經過多次的放電沖擊，試驗裝置很容易損壞，并且放電時，試品對試驗裝置產生的反電勢，容易對操作人員產生傷害。采用變頻串聯諧振裝置進行試驗，發生放電時，諧振條件不滿足，電壓降到很低，不會對試品和操作人員產生損害。
2）變頻串聯諧振裝置適用范圍廣。變頻串聯諧振裝置適用于各種電氣設備的交流耐壓試驗。它不但適合于電力變壓器、電流互感器、斷路器等單體設備的交流耐壓試驗，特別適合于配電裝置、GIS、交流聚乙烯電纜等大容量電氣設備的交流耐壓試驗，電氣設備的容量越大，效果越好。
3）變頻串聯諧振裝置所需電源容量小。在目前變電站電氣設備的交流耐壓試驗中，所需電源最大電流不超過150A，非常適合在電力工程中使用。
實踐證明，使用變頻串聯諧振裝置來進行交流耐壓試驗是可行的、有效的。因此，變頻諧振試驗方法在電力系統耐壓試驗中將會得到全面的應用。
