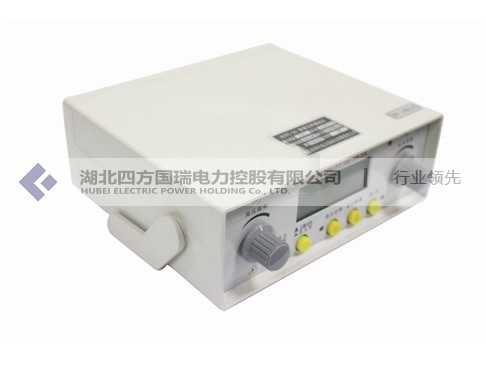

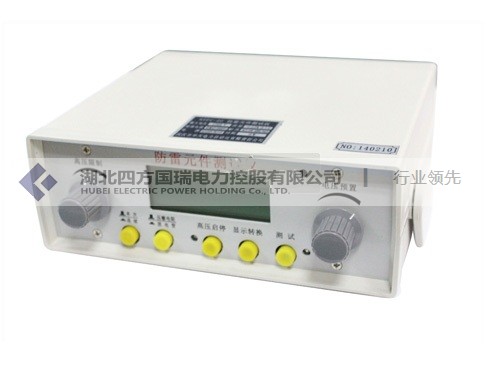

防雷元件測試儀的選用

        防雷元件測試儀又叫壓敏電阻測試儀、放電管測試儀、防雷器測試儀，適用于氧化鋅避雷器(壓敏電阻)，金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。也可作穩壓、恒流電源，使用于其它方面。
        一、防雷元件測試儀工作原理：
        在測量壓敏電阻時，DC/DC變換器在一定的高頻脈沖的驅動下，將12V直流電壓升變為測試壓敏電阻時所需要的直流高壓。在測試放電管時，斜率控制電路控制DC/DC變換器，使其輸出的電壓值在5~1999V內以每秒100V的上升率上升到放電管放電。
        二、防雷元件測試儀的適用范圍：
        適用于氧化鋅避雷器(壓敏電阻)，金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。
        三、防雷元件測試儀的選型：

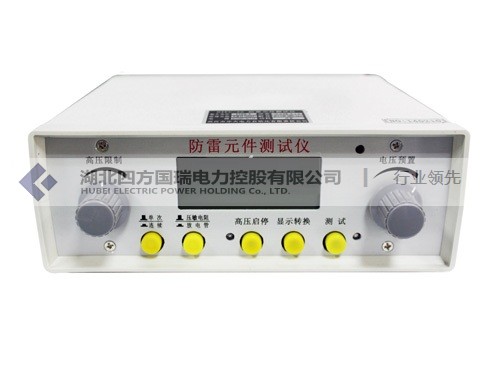

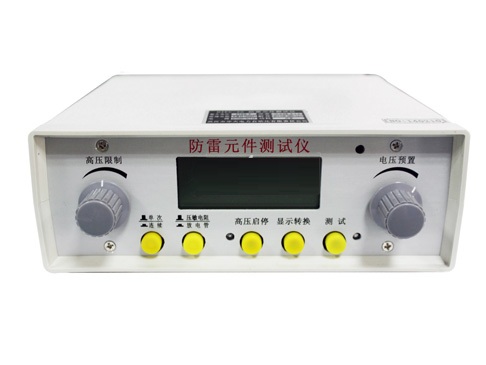

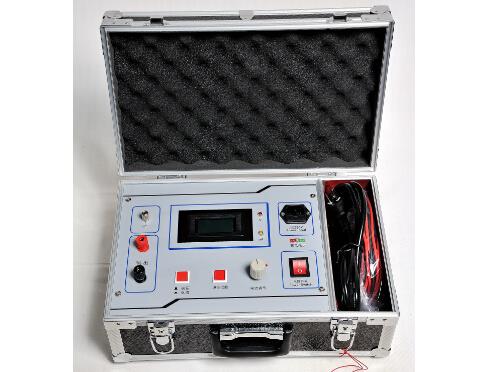

        四方國瑞研制的2G防雷元件測試儀有如下產品特性：具有高壓短路保護、過流保護、高壓預置、量程調節等功能，高壓自泄放時間小于0.5秒；具有自檢功能；測量數據由三位半LCD數字顯示，準確度高、可靠性好；測量時，可以預先設定量程，并在測量過程中對超量程測試發出聲響提示，適用于器件分組和檢驗判別；選擇連續測量，可以對批量試品進行不間斷測試；面板功能簡單，易于操作；重量輕，便于攜帶。
        四、防雷元件測試儀的使用方法：
        1、電源

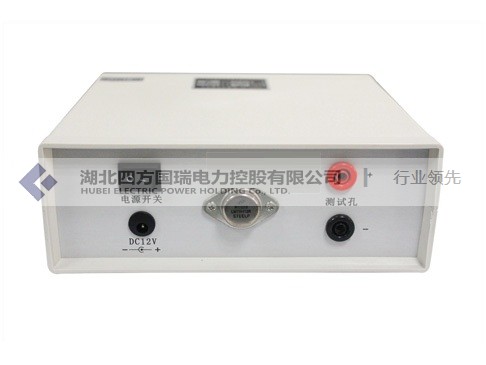

本機背面板設有外接交流電源三芯插座。可接入220V，50Hz交流電。附件備有交流電源線。
本機還設有外接直流電源12V/0.5A輸入插孔，芯線為“+”極。用戶自備電源線時應注意極性及線徑。
2、準備
將儀器面板上的自鎖按鍵開關全部置高位，調節“高壓限制” 旋鈕順時針方向旋到盡頭（最大）和“電壓預置”旋鈕逆時針方向旋到盡頭（最小）。將本機所備測試線分別插入面板“+”“—”測試孔。將外部電源接入背板相應電源插座（孔）。
打開電源開關,若儀器顯示“000”表示儀器正常。否則為不正常。
3、測試
3.1壓敏電阻測試
“壓敏電阻/放電管”選擇開關置高位(壓敏電阻)，“單次/連續”開關置高位（單次），按4.2.1所述接入被試品。
按下“高壓啟停”鍵，開啟高壓后按下“測試”鍵，顯示屏立即顯示的是被測壓敏電阻的擊穿電壓（U1mA），單位為“V”，約2秒鐘后顯示屏自動顯示漏電流（I0.75U1mA），單位為“μA” ，綠色指示燈隨漏流顯示同步點亮,持續約2秒后自行消失。
3.2放電管測試
1）常規方法(推薦使用)
“壓敏電阻/放電管”選擇開關置低位（放電管），“單次/連續”開關置高位（單次）。
按下“高壓啟停”鍵，開啟高壓后按下“測試鍵”，測試電壓以100V/S的速率從電壓預置值開始上升，至綠色指示燈點亮后。此時顯示屏顯示電壓為被測放電管的點火電壓。
2）篩選法
“壓敏電阻/放電管”選擇開關置低位(放電管)，“單次/連續”開關置高位（單次），調節“電壓預置”旋鈕順時針方向到盡頭。按下“高壓啟停”鍵開啟高壓，高壓指示燈亮，顯示屏顯示儀器輸出電壓值。調節“高壓限制”旋鈕至所需的值(測試量程上限值)。再調節“電壓預置”旋鈕選擇所需（測試量程下限值）的電壓值。
將被測放電管接入測試線，按下“高壓啟停”鍵，若蜂鳴器鳴叫發出聲響警告則表示被測放電管點火電壓Vsdc值小于 “電壓預置”值（超量程下限）。此時，應及時關閉高壓，撤下被測試品，否則將被反復點火。如果蜂鳴器沒有鳴叫則表示被測放電管點火電壓Vsdc值大于“電壓預置”值。可點擊“測試鍵”繼續下步操作。
點擊“測試”鍵后，測試電壓以100V/S的速率從電壓預置值開始上升。至綠色指示燈點亮后：
若蜂鳴器不鳴叫，顯示屏將顯示測量范圍內的被測放電管點火電壓值。
若蜂鳴器鳴叫，顯示器將顯示測量范圍的上限值。此時，表示被測試品的點火電壓Vsdc值大于測量范圍的上限值（超量程上限）而沒有點火，此時需要增大“測試量程上限值”，再次重復測試。
綠色指示燈點亮和同步產生的顯示值（超量程范圍時有鳴叫聲）持續時間約2秒自行消失，隨之回復到預置狀態。
綠色指示燈點亮期間撤下已測放電管，預置電壓恢復后再接入待測放電管進行下一次測試。
3.3連續測量
將“單次/連續”開關置低位（連續位），便可連續測量。
4、自檢及其它
4.1壓敏電阻測試1mA值的檢查
選擇“壓敏電阻”測試，開啟高壓，預置電壓調節至10V以上，短接測試孔“+”“—”端，顯示器應顯示“000”，長按 “顯示轉換”鍵，應顯示“1000”，如果顯示數值相差太大，則說明儀器有問題，請及時聯系售后人員。
4.2壓敏電阻測試0.75U1mA值的檢查
測試端開路,點擊測試鍵進行測試時，顯示器應顯示量程上限值，綠燈亮時段按住“顯示轉換”鍵應顯示量程上限值的0.75倍。
4.3在測試試品的過程中，長按 “顯示轉換”鍵：在U1mA測量時段顯示的是測試條件1mA（1000μA）的值；在I0.75U1mA測量時段顯示的是測試條件0.75U1mA的值。
其它，利用電壓預置和量程調節功能可作1999V/1mA直流穩壓源和1mA恒流源（負載電流達1mA時儀器恒定輸出1mA測試電流）使用，配合使用“顯示轉換”鍵，可測量負載電壓、電流（V/I特性）值。
5、測試完畢，點擊“高壓啟停”鍵關閉測試電壓，關閉電源開關。使用外接DC 12V直流電源時應將電源線撤除。

防雷元器件測試儀的注意事項及說明

        湖北四方國瑞電力研制的防雷元器件測試儀的注意事項及說明如下：
        1、本機設置了量程(測試范圍)調節功能。在使用中，即可盡可能降低測試電壓以降低能耗,延長儀器壽命,減小安全危害。又可減少測試時間，提高工效。并可用來分組篩選，檢驗判別。用戶可充分合理利用這一功能。
        預置電壓調節范圍：0V～1800V
        量程電壓調節范圍：100V～1999V
        量程設置或測試值超過1999V,顯示器顯示溢出信號“1”。
        注：實際輸出1700V。
        2、放電管測試的預置電壓值就是100V/S速率上升電壓的起始值,也是測試范圍的下限值。壓敏電阻測試的預置電壓只作量程下限值用于判定,實際的測試范圍下限值始終從0V起始。
        3、預置電壓設置應低于量程上限電壓。否則，測試電壓將處于量程（上限值）限制控制狀態。在放電管測試時，測試指示燈將被反復點亮，并伴有超量程聲響提示。此時，將預置電壓降低即可將高壓置于預置狀態。
        4、本機測試電壓可高達1700V,應保持面板、測試線及工作臺面的清潔與干燥,以免因泄露電流、電弧、電暈而引起測試出錯。
        5、必須采用二相三線電源插座,地線應完好接地。
        6、操作人員應采取必要的高壓防護措施,以免高壓電擊傷人。

防雷元件測試儀的使用說明

       防雷元件測試儀適用于氧化鋅避雷器(壓敏電阻)，金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測試。

一、性能特點

       a.適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。也可作穩壓、恒流電源, 使用于其它方面。

       b.具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。

       c.具有自檢功能。

       d.測量數據由3 1/2 LCD數字顯示,準確度高、可靠性好。

       e.測量時,可以預先設定量程,并在測量過程中對超量程測試發出聲響提示, 適用于器件分組和檢驗判別。

       f.選擇連續測量,可以對批量試品進行不間斷測試。

       g.面板功能簡單,易于操作。

       h.重量輕,便于攜帶。

二、使用方法

2.1 電源

       本機背面板設有外接交流電源三芯插座。可接入220V，50Hz交流電網電源。附件備有交流電源線。

       本機還設有外接直流電源12V/0.5A輸入插孔,芯線為“+”極。用戶自備電源線時應注意極性及線徑。

2.2 準備

       2.2.1 將儀器面板上的自鎖按鍵開關全部置高位，調節旋鈕逆時針方向旋到盡頭（最小）。將本機所備測試線分別插入面板“+”“—”測試孔。將外部電源接入背板相應電源插座（孔）。

       2.2.2 打開電源開關,儀器顯示器應顯示“000”。

2.3 測試

       2.3.1 壓敏電阻測試

       2.3.1.1量程設置

       “壓敏電阻/放電管”選擇開關置高位(壓敏電阻),“單次/連續”開關置高位（單次），調節“電壓預制”旋鈕順時針方向旋到盡頭（最大）。點擊高壓鍵開啟高壓，高壓指示燈亮，顯示器顯示測試電壓量程的上限值。調節“高壓限制”旋鈕至你所需的值(測試范圍上限值)。調節“電壓預置”旋鈕選擇你所需（作測試范圍下限值判定用）的值。此時，實際的測試范圍為0V～設定的量程上限值。

       2.3.1.2 測量

       a） 將被測壓敏電阻接入測量線，點擊“高壓啟停”鍵，高壓指示燈點亮,顯示器立刻顯示起始動作電壓U1mA測試值，數值后面的單位為“V”，按“測試”鍵,約2秒后自動轉為漏流I0.75U1mA測試值，數值后面的單位為“μA”，綠色指示燈隨漏流顯示同步點亮,持續約2秒后自行消失。

       b） 被測壓敏電阻U1mA值低于電壓預置值時，接入后顯示器顯示的電壓預置值將跌至其U1mA值附近，可點擊“測試”鍵繼續下步測試；高于量程上限值時，測試過程U1mA時段顯示預設的量程上限值，此時測試電流＜1mA，顯示的測試數據無效。更換試品測量或再次測量，只須再次點擊“測試”鍵。

       c） 如需連續測量，將“單次/連續”開關置低位（連續）即可。（在高壓開啟前選擇連續測量方式，須點擊一次“測試”鍵）。

       2.3.1.3 自檢及其它

       a) 壓敏電阻測試1mA值的檢查

       選擇“壓敏電阻”測試，開啟高壓，預置電壓調節至10V以上，短接測試孔“+”“—”端，顯示器應顯示“000V”，按住（不放）“顯示轉換”鍵，應顯示“1000μA”。

       b) 壓敏電阻測試0.75U1mA值的檢查

       測試端開路,點擊測試鍵進行測試時,顯示器應顯示量程上限值,紅燈亮時段按住“顯示轉換”鍵應顯示量程上限值的0.75倍。

       c) 在測試試品的過程中，按住（不放）“顯示轉換”鍵：在U1mA測量時段顯示的是測試條件1mA（1000μA）的值；在I0.75U1mA測量時段顯示的是測試條件0.75U1mA的值。

       其它，利用電壓預置和量程調節功能可作1999V/1mA直流穩壓源和1mA恒流源（負載電流達1mA時儀器恒定輸出1mA測試電流）使用，配合使用“顯示轉換”鍵，可測量負載電壓、電流（V/I特性）值。

       2.3.2 放電管測試

       2.3.2.1 量程設置

       “壓敏電阻/放電管”選擇開關置低位（放電管），按4.3.1.1的方法設置量程。

       2.3.2.2 測量

       a) 將被測放電管接入測試線：

       若綠色指示燈點亮，則表示被測試品點火電壓值Vsdc小于 “電壓預置”值（超量程下限），蜂鳴器鳴叫發出聲響提示。此時，應及時撤下被測試品，否則將被反復點火。若綠色指示燈沒有點亮，則表示被測試品點火電壓Vsdc值大于“電壓預置”值。可點擊“測試鍵”繼續下步操作。

       b) 點擊“測試”鍵后，測試電壓以100V/S的速率從電壓預置值開始上升。至綠色指示燈點亮后：若蜂鳴器不鳴叫，顯示器將顯示測量范圍內的數值。若蜂鳴器鳴叫，顯示器將顯示測量范圍的上限值。此時，表示被測試品的點火電壓Vsdc值大于測量范圍的上限值（超量程上限）而沒有點火。綠色指示燈點亮和同步產生的顯示值（超量程范圍時有鳴叫聲）持續時間約2秒自行消失，隨之回復到預置狀態。綠色指示燈點亮期間撤下已測放電管，預置電壓恢復后再接入待測放電管進行下一次測試。
       c) 連續測量,將“單次/連續”開關置低位（連續位），便可連續測量。

       2.4 測試完畢,點擊“高壓”鍵關閉測試電壓,將背面板電源開關置”OFF”位關閉電源。使用外接DC 12V直流電源時應將電源線撤除。

三、 注意事項及說明

       3.1 本機設置了量程(測試范圍)調節功能。在使用中，即可盡可能降低測試電壓以降低能耗,延長儀器壽命,減小安全危害。又可減少測試時間，提高工效。并可用來分組篩選，檢驗判別。用戶可充分合理利用這一功能。

       預置電壓調節范圍： 0V ～ 1800V

       量程電壓調節范圍： 100V ～ 1999V

       量程設置或測試值超過1999V,顯示器顯示溢出信號“1”。

       注：實際輸出1700V。

       3.2 放電管測試的預置電壓值就是100V/S速率上升電壓的起始值,也是測試范圍的下限值。壓敏電阻測試的預置電壓只作量程下限值用于判定,實際的測試范圍下限值始終從0V起始。

       3.3 預置電壓設置應低于量程上限電壓。否則，測試電壓將處于量程（上限值）限制控制狀態。在放電管測試時，綠燈將被反復點亮，并伴有超量程聲響提示。此時，將預置電壓降低即可將高壓置于預置狀態。

       3.4 本機測試電壓可高達1700V,應保持面板、測試線及工作臺面的清潔與干燥,以免因泄露電流、電弧、電暈而引起測試出錯。

       3.5 必須采用二相三線電源插座,地線應完好接地。

       3.6 操作人員應采取必要的高壓防護措施,以免高壓電擊傷人。
