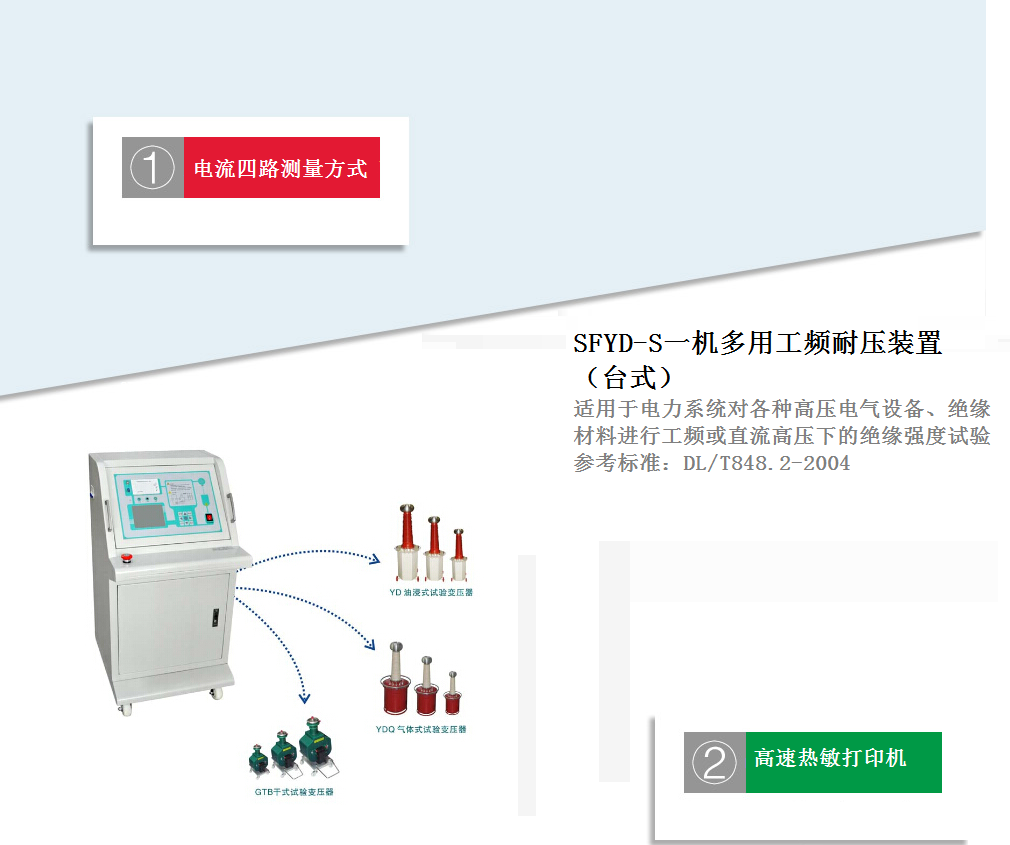

SFYD-S 一機多用工頻耐壓裝置（臺式）【廠家直供】 說明書
SFYD-S 一機多用工頻耐壓裝置（臺式）【廠家直供】 檢定證書	點擊下載

經驗庫

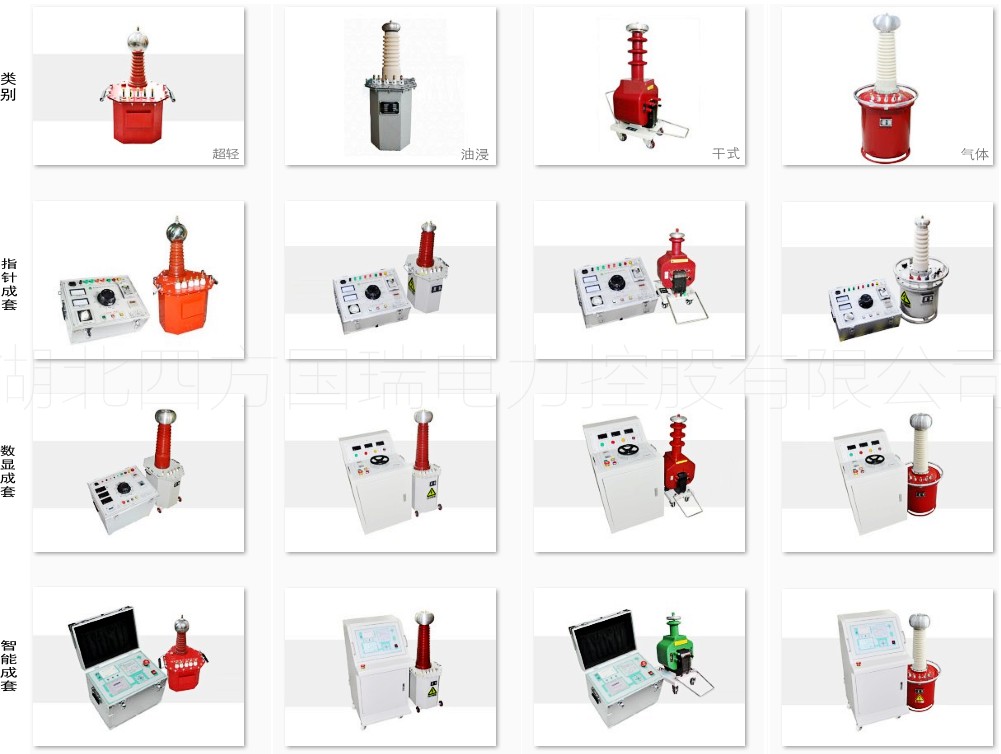

操作箱的簡介

一、產品簡介：

       本產品是輕型試驗變壓器的專用配套設備，該控制箱、臺具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

       產品特性：

       1、監視功能：輸出電流

            儀表電壓

            零位指示分/合閘指示計時指示

       2、保護功能：過流保護

            時間繼電器

       3、采用新型時間繼電器，計時范圍更廣

       4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全

       5、 結構合理，體積小，重量輕

       產品參數：

       額定容量：3～300KVA

       額定輸入電壓：220V、380V

二、操作指南

       在操作之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，并調整電流保護器。其試驗接線應參考本說明書中圖1或試驗變壓器中相關的連接示意圖，接地端應良好接地（以下視耐壓試驗為例）。

       1、連接電源（箱式為插座式電源，臺式為接線柱式電源），并將調壓器手柄旋至零位處，零位開關閉合，零位指示燈（黃燈）亮，（也稱調壓器零位輸出狀態指示）；

       2、按下啟動按鈕（綠色），接觸器吸合，調壓器受電，同時工作指示燈（紅燈）亮，并發出警報聲（警報聲隨調壓器離開零位后，報警聲光才能停止）；

       3、順時針緩慢均勻地旋轉調壓器手柄，并密切注視儀表讀數，當升到所需高壓電壓值時，應停止旋轉手炳，并及時按下計時按鈕（黃色），此時，數顯時間繼電器順計時顯示時間（計時單位為“s”，秒），當到達設定的時間，控制箱（臺）內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕，5—4、在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品。

三、 使用與維護

       1、開箱驗收時，應檢查主控回路接線是否松動，調壓器電刷是否接觸良好；

       2、長期不用時，使用前應用500V兆歐表測量絕緣電阻，其阻值不低于0.5MΩ；

       3、電源電壓應符合箱（臺）銘牌上的輸入電壓值；

       4、本箱（臺）設有過電流保護，出廠已調整為額定電流的80%。用于小負載時，應根據被試品的額定容量電流重新設定；

       5、使用完畢后，應關好箱（臺）門蓋，以保持箱（臺）內部清潔。

四、 使用條件

       1、環境溫度：0—40℃；

       2、海拔高度：＜1000m；

       3、相對濕度：＜85%；

       4、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

工頻耐壓試驗安全要注意的六點

       1、做高壓交直流試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的聯系方法。并有專人監護現場安全及觀察被試品的試驗狀態；

       2、試驗變壓器和控制箱應有可靠的接地；

       3、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；

       4、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大；② 發現絕緣燒焦的異味、冒煙現象；③ 被測試品內有不正常的聲音。

       5、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。

       6、進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用放電棒將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生觸電危險。

工頻耐壓試驗和泄露試驗的注意事項
         1、試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。
         2、被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
         3、對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
         4、升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
         5、當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1∕3試驗電壓以下時，才能拉開電源。
         6、在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：1）電壓表指針擺動很大；2）發現絕緣燒焦或冒煙；3）被試品內有不正常的聲音。
         7、耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
         8、試驗變壓器在做被試品的直流耐壓或泄漏試驗時接線原理圖如圖7。


泄漏試驗的操作及注意事項
        1、試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。
        2、接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員工安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
        3、對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
        4、試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。
        5、試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
