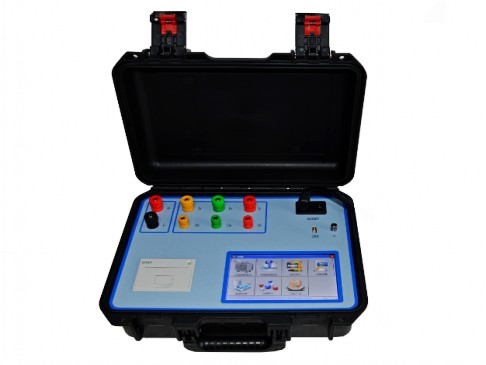

SFDL-III短路阻抗測試儀
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。 變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外最新型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。
㊣ 湖北省最大的高壓試驗設備生產基地短路阻抗測試儀_專業生產廠家--湖北四方國瑞電力控股有限公司
㊣ 始于1986年，30多年生產制造經驗，只專注電力試驗設備領域，品質更有保障
產品咨詢、購買、維護服務，歡迎致電 027-61903638 聯系我們
產品簡介
概述
短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的唯一判據。
國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外最新型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。
二、主要測試功能簡介
1. 三相短路阻抗的測量:
顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。
2. 單相短路阻抗的測量:
測量單相變壓器的短路阻抗。
3. 零序阻抗的測量：
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。
4. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
6. 儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。
7． 儀器自帶打印機，可打印顯示數據。
8． 內置不掉電存儲器，可儲存200組測量數據。
9. 儀器備有U盤接口，用于存取測試數據。
10. 永久日歷、時鐘功能，可進行時間校準。
11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。
三、主要技術指標
1)基本量程（最大范圍）
1．電壓(量程自動)： 15 ～ 400V ±（讀數×0.2%+3字）±0.04%(量程)
2．電流(量程自動)： 0.10～20A ±（讀數×0.2%+3字） ±0.04%(量程)
3．功率： COSΦ ＞0.15 ±（讀數×0.5% +3字）
4．頻率(工頻)： 45～65(Hz) 測量精度：±0.1%
5．短路阻抗： 0～100% 測量精度：±0.5%
6．重復穩定度： 比差 ＜0.2%， 角差 ＜0.02°
7. 儀器顯示： 5位數字
(2)儀器其他參數
1. 儀器保護電流：測試電流大于18A，儀器內部繼電器斷開，過流保護。
2．環境溫度： -10℃～40℃
3．相對濕度： ≤85%RH
4．工作電源： AC 220V±10% 50Hz±1Hz
5．外形尺寸： 主機：360*290*170（mm）線箱：360*290*170（mm）
6．重量： 主機4.85Kg 線箱：5.15KG
