四方國瑞電力-串聯諧振裝置主要功能及其技術特點
發布日期：2020-07-18 點擊：4132次

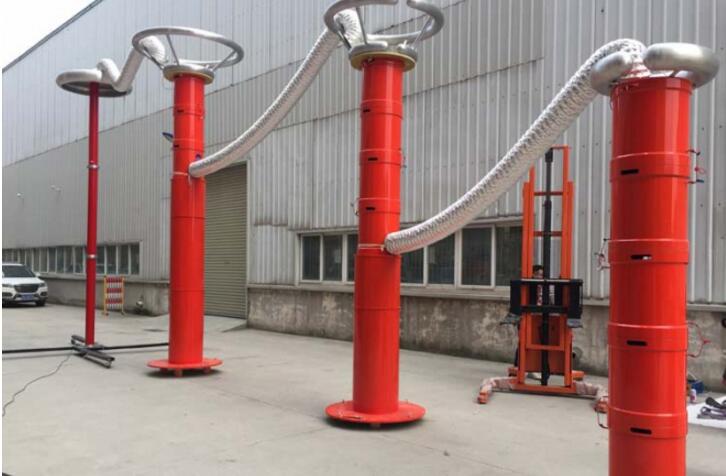

串聯諧振主要功能及其技術特性： ● 裝置具有過壓、過流、零位啟動、系統(system)失諧（閃絡）等保護功能，過壓過流保護值可 以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析(Analyse)。變頻串聯諧振試驗成套裝置運用串聯 諧振原理，調節變頻控制器的輸出頻率，使回路電感 L 和試品 C 串聯諧振，高壓電抗器 L 是諧振回路重要部件，當電源頻率等于 1/(2π √LCX)時，它與被試品 CX 發生串聯諧振，諧振電壓即為加到試品上電壓。變頻串聯諧振耐壓試驗裝置采用了專用的SPWM數字 式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間 內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。串聯諧振耐壓測試儀主要由變頻控制器、勵磁 變壓器、高壓電抗器、高壓分壓器等組成。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容 性試品的交接和預防性試驗。● 整個裝置單件重量很輕，較大不超過40kg，便于現場使用。● 裝置具有三種工作模式(pattern)，方 便用戶根據現場情況(Condition)靈活選擇(xuanze)，提高試驗速度。工作模式(pattern)為：全自動模式、手動模式、自動調諧手動升 壓模式?！?能存儲和異地打印數據（data)，存入的數據（data)編號是數字，方便的幫助用戶識別和查找。● 裝置自動掃頻時頻率 (frequency)起點可以在規定(guī dìng)范圍(fàn wéi)內任意設定，掃頻方向可以向上、向下選擇(xuanze)，同時液晶大屏幕顯示掃描
曲線（Curve），方便使用者直觀了解(Find out)是否找到諧振點?！?采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升 級，也使得人機交換界面更為人性化。
