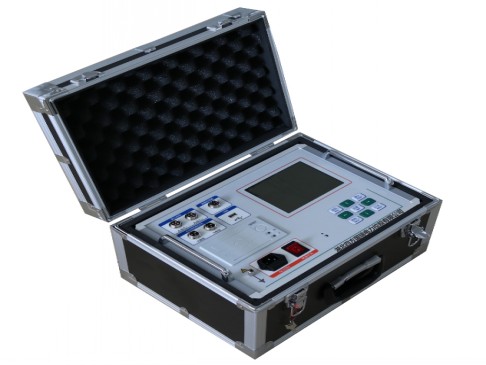

斷路器動作特性試驗高壓開關特性測試儀
發布日期：2020-07-05 點擊：3927次
主要特點 編輯 320×240液晶顯示器、高速熱敏打印機 集成操作電源，無需現場二次電源，現場使用更加方便快捷 標準USB接口，便于數據交換 具有錄波功能，可對應時間坐標顯示斷口狀態波形、行程－時間（S－t）曲線,有利于對開關機構故障的準確判斷 集成數據管理功能，按站名、設備、試驗管理，配有上位機分析軟件 每種開關都可獨立配置相關的試驗配置，并被貯存于U盤中 可測試一路速度，配備旋轉傳感器、線性傳感器、滑線電阻傳感器，幾乎涵蓋所有型號開關的速度測試 設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲 內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證設備及人員安全、儀器并能穩定、準確測試 開關操作機構的低電壓試驗 適用于國內外所有SF6、真空、少油高壓開關的機械特性及動作電壓的測量 測試通道7路：同時測量6路斷口的固有分、合閘時間、同期性及1路速度 技術指標 編輯 測試項目 1.1 時 間：完成各類開關固有分、合閘時間、相間同期、相內同期和所有斷口同期； 1.2 重 合 閘：一次性測量金屬短接時間（合—分）、無電流間隔時間（分—合）及（分— 合—分、合—分—合）； 1.3 低 電 壓：儀器自帶DC30-250V/20A(短時)數字調節操作電源,自動完成開關低電壓試驗并 記錄電壓值； 1.4 彈 跳：分閘彈跳時間、合閘彈跳時間、彈跳次數、彈跳波形圖； 1.5 速 度：剛分、剛合速度、速度、平均速度,并繪制“行程—時間（S-t）”曲 線; 配備三種傳感器，幾乎含蓋所有開關的速度測試； 1.6 行 程：開距、超程、過沖時間、過沖行程、反彈時間、反彈幅度； 1.7 電 流：分、合閘線圈電流，30A量程； 1.8 數據管理：大容量數據管理硬盤、高速運算處理器、超大高亮液晶顯示、對話操作方式。
