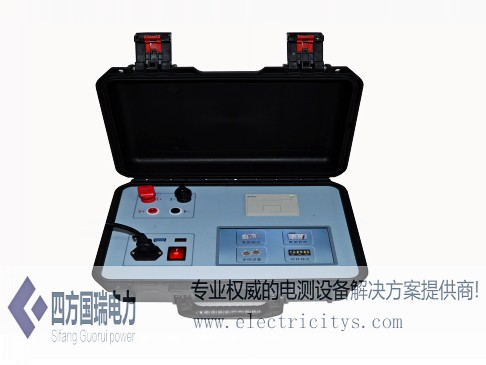

SFC-I接地成組測試儀
發布日期：2020-06-21 點擊：25906次
一、概述
在電力系統中，攜帶型短路接地線及個人保護接地線對防止用電設備、線路突然來電和消除感應電壓、放盡剩余電荷起到至關重要的作用。為防止不合格接地線進入電力系統，我公司根據《攜帶型短路接地線技術標準》和國家電力公司最新發布、實施的《電力安全工器具預防性實驗規程》的規定，研制了“接地線成組電阻測試儀”，為電力系統完成必要的產品預防性實驗提供服務。
二、 技術指標
項目 技術指標及參數 備注
測試電流 30A、40A、50A
測量范圍 300uΩ-300mΩ （30A） 200uΩ-250mΩ （40A）
100uΩ-200mΩ （50A）
最小分辨率 0.1uΩ
準確度 5‰±3個字
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源 AC 220V±10V，50Hz±1 Hz 保險管 10A
最大功耗 1000W
外形尺寸 360*290*170（mm）
重量 主機5.6KG 線箱6.5KG
三、 功能特點
1． 整機由高速單片機控制，自動化程度高，操作簡便。
2． 儀器采用全新電源技術，輸出電流穩定，輸出電壓高，測量速度快，量程范圍寬，適合各種攜帶型短路接地線及個人保護接地線的試驗使用。
3． 儀器自帶時鐘，萬年歷，可保存1000組測試數據，方便客戶隨時查詢。
4． 保護功能完善，內部電源過熱后自動保護，有效防止損壞電源，同時帶有電壓線反接提示功能，防止測試線接反時造成測試數據的不準確。
5． 儀器采用1024X600液晶屏，強光下顯示清晰，全觸屏操作。
6． 儀器自帶熱敏打印機，可將測試數據實時打印。
7． 智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
8． 儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。

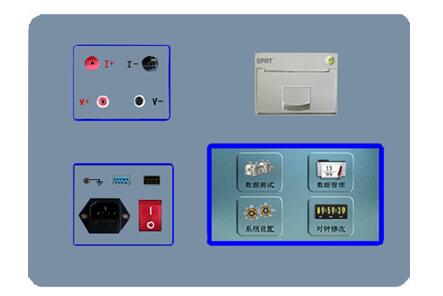

儀器面板介紹
1、 電源開關： “I”按下儀器開始供電，“O”按下關斷儀器電源
2、 AC220V ： 儀器供電源輸入端，本儀器采用交流220V供電
3、 I+、 I- ： 為電流輸出端子，通過專用測試線為試品提供恒定電流
4、 V+、V- ： 為試品電壓信號的輸入端子
5、 液 晶 ：采用320X240真彩色液晶，強光下字體也可清晰觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值
6、 RS232： 串口輸出端
7、 ： 儀器接地端。
8、 USB ： U盤接口
9、打 印 機：熱敏打印機，打印測量結果
