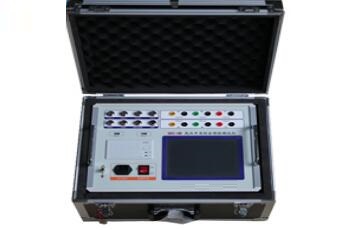

SFGKC-HB 斷路器合閘電阻測試儀
發布日期：2020-06-20 點擊：2499次
產品介紹
SFGKC-HB 斷路器合閘電阻測試儀高壓開關動特性測試儀、開關動特性測試儀、高壓開關動作特性測試儀、高壓開關綜合特性測試儀、高壓開關特性測試儀、斷路器動特性測試儀
出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數
。高壓開關動特性測試儀在電力系統中擔負著控制和保護的雙重任務，其性能的
優劣直接關系到電力系統的安全運行。
產品特征
1、斷路器合閘電阻測試儀顯示屏為8.4寸，windows操作系統，人性化操作界面，
界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC30～
260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的
低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，
安裝極為方便，簡捷。
5、斷路器合閘電阻測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器
、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行
分析對比，還能進行開關震動頻率分析。
11、斷路器合閘電阻測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。
產品參數
1、時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～20s，分辨率：0.01ms,
測試范圍：20s～200s，分辨率：0.1ms,
在200ms以內準確率：(0.05%t±0.1)ms
2、合閘電阻測量：
3路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間、電阻值
3、測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字
4、重合閘測量：合分、分合、分合分
5、速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
6、測速范圍：
1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～20.0m/s
360°角度傳感器 1周波/ 0.25°
7、行程測量：
動觸頭行程（行程）
接觸行程（開距）
超行程
過沖行程、反彈行程
8、行程傳感器：
直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm
360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）
直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）
直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配）
激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）
9、線圈電流測量范圍：0～40A,最小分辨率：0.01A。
10、儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%
11、內觸發電源：輸出DC15～260V連續可調
輸出電流：220V電壓以下≤ 20A（短時）
12、外觸發：觸發電壓AC/DC10V～300V，電流：≤ 120A(短時)
13、隔離開關測量范圍：
電壓輸出：DC15～260V（可調）；
電源輸出時間：0.01-20秒（可設置）；
斷口信號最大采集時間為200秒；
可測斷口合、分閘時間、三相不同期、彈跳時間及次數
14、主機體積：380×280×170mm
15、使用環境： -20℃~+50℃
16、相對濕度：≤90%
使用指南
1、斷路器合閘電阻測試儀使用儀器前請首先將儀器可靠接地，以確保人身及儀器
安全。
2、使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。
3、斷路器合閘電阻測試儀在工作時內部有220V直流電流輸出，請注意安全。
4、在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，
嚴禁短路，避免損壞機內直流電源或控制接點。
5、各斷口線連接必須良好，以免因開關振動影響測試數據。
6、斷路器合閘電阻測試儀內部有220V電壓，請不要打開機殼。
日常保養
1．斷路器合閘電阻測試儀是一臺精密貴重設備，使用時請妥善保管，要防止重摔
、撞擊。在室外使用時盡可能在遮蔭下操作，以避免液晶光屏長時期在太陽下直
曬。
2．儀器平時不用時，應儲存在溫度-10～40。C，相對濕度不超過80%，通風、無
腐蝕性氣體的室內。潮濕季節，如長時期不用，最好每月通電一次，每次約0.5小
時。
