SFDMH-5000 智能高壓絕緣電阻測試儀
發布日期：2020-06-03 點擊：6352次
絕緣電阻測試儀使用說明書
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
尊敬的顧客
感謝您購買本公司絕緣電阻測試儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果您有更好的建議或更改請聯系我們。
由于測試時本儀器輸出高壓，您測試帶電處理，可能會產生電火花，小心電擊，避免觸電危險，請先接好測試線于被試品后再開機，試驗完畢關機后請放電后再拆卸測試線，注意人身安全！
概 述
隨著現代化技術的不斷更新和拓展，對電力系統及高電壓設備的可靠性也提出更高的要求，電氣設備出現事故或是損壞，通常與絕緣的缺陷密切相關。電氣設備的大容量化、高電壓化、結構多樣化及密封化，對電氣設備應提出更新的、更高的要求。大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。
電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。
在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供安全保障。我公司依照電力標準化規程特推出大容量、高抗干擾、性能穩定的智能絕緣電阻雙顯測試儀，對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。
由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。本儀器短路電流大于3.3mA,克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。本儀器采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用數字指針相結合的原則，輸出多擋電壓，方便適應新老客戶的使用。攜帶方便、操作簡單；內附大容量鋰電充電電池，交直流兩用，并設有欠壓提示和電池過充保護。本儀器可以自動顯示當前時間，保存200組歷史測試數據及時間，為試驗人員提供了極大的工作方便。本儀器是一種新型智能化儀表，是電力試驗人員絕緣檢測的最佳
一、主要技術指標
1、輸出電壓： DC:-500V, -1000V, -2500V, -5000V
誤差：±5％FS(FS為滿量程值)；
2、測試精度范圍
1 MΩ～20 MΩ 誤差： ±10％FS(FS為滿量程值)；
20 MΩ～1000 MΩ 誤差： ±5％FS(FS為滿量程值)；
1GΩ ～20 GΩ 誤差： ±5％FS(FS為滿量程值)；
20GΩ～200GΩ 誤差：±10％FS(FS為滿量程值)；
1T≧200GΩ誤差： ±20％FS(FS為滿量程值)；
測試范圍：500V（0-2 GΩ）1000V（0-10GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
數字測試和顯示范圍 0-1TΩ
3、使用條件 環境溫度： 0℃－40℃
相對濕度： ≤70％RH
4、電源適用范圍 交流：220V±10%（內置鋰電供電）
5、體積與重量 230mm×190mm×90mm (L×W×H)
重量： ＜3kg

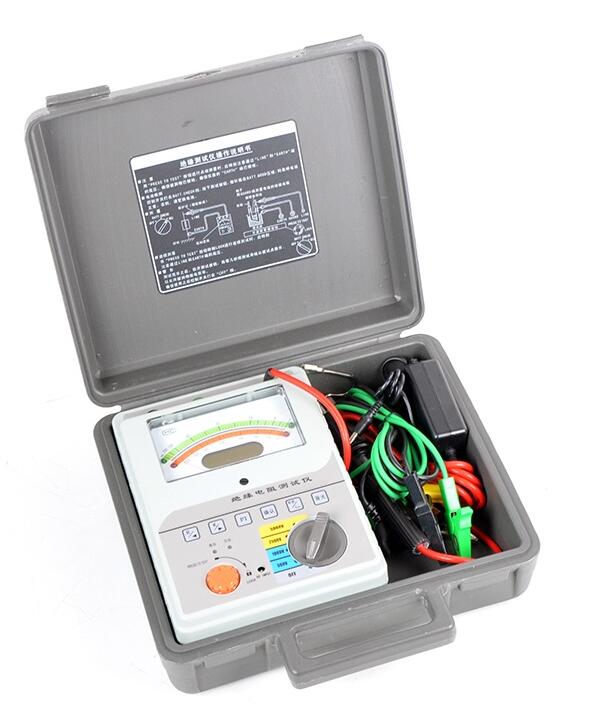

二、儀表結構圖示
表2：結構圖說明
序號 名 稱 功 能
(1) 地端（EARTH） 接于被試設備的外殼或地上。
(2) 屏蔽端（GUARD） 接于被試設備的高壓護環，以消除表面泄漏電流的影響。
(3) 線路端（LINE）紅色線棒 高壓輸出端，接于被試設備的高壓導體上。（探針、夾子和鉤子三種方式）
(4) 帶雙排刻度線的張絲機械表頭 上檔為綠色，綠色區代表GΩ
下檔為紅色，紅色區代表MΩ
（5） 量程指示燈 紅色燈量標志在下刻度盤讀值，綠燈亮時在上表刻度盤讀值
（6） 中文LED顯示器 顯示測試阻值、類型、電壓、時間，歷史測試數據適時時間
(7) 機械調零 調整機械指針位置，在電源關閉下使其對準∞刻度線。
（8） 測試功能鍵盤 選擇測試類別、提起查看歷史數據，設置當前時間
(9) 高壓輸出指示燈 燈亮表示正在輸出高壓
(10) 電池狀態燈 該燈閃亮時，儀器欠電壓，儀器需要充電。
(11) 電源開關及電壓選擇旋鈕 儀表工作電源關閉OFF檔、輸出多檔
(12) 專用充電器接入端 插在電壓為220V AC±15%的電源上給儀器充電
(13) 高壓輸出鍵 按下右旋轉鎖定高壓輸出，左旋轉解除高壓輸出
三、列舉測試示意圖
電纜芯對表皮絕緣測試圖示
(由此圖示可變化電纜芯對芯的絕緣)
變壓器高壓端對地絕緣
（由此圖示變化可測高低壓端絕緣、低壓端對地絕緣等）
避雷器、耦合電容測試，利用屏蔽端屏蔽掉干擾
（利用屏蔽端屏蔽干擾）在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。
對于兩節及以上的被試品，例如避雷器、耦合電容可采用上圖所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。
其它方面的應用可參考此接法。
四、測試說明
絕緣表一般測試，可使用兩根線接線法，儀表由探棒L端輸出高壓，接被試品高壓端，E端接好被試品低壓端或表皮（接地）。接好線后才開啟電源，按照操作說明啟動測試鍵測試，一般大容性試驗品接入測試前需要給其放電，測試完關電后需要等待幾十秒或更長時間放電完后才可以拆線。眾多的電力試驗測試可參照前面幾幅圖畫來完成。
儀表操作方法
由儀表結構圖示，開啟電源，選擇好需要的電壓檔位，
如上圖
選擇測試類型進入相應測試。
如測試類型：1、常規絕緣電阻測試（由“R”選擇進入）
2、吸收比測試（由“K”選擇進入）
3、極化指數測試（由“PI”選擇進入）
選擇常規電阻測試“R”鍵進入到下界面
按菜單提示啟動高壓輸出鍵（13）輸出高壓測試
如下圖圖示進行常規電阻測試：電壓2.5KV，電阻1.00GΩ
此時關閉高壓輸出后菜單提示是否保存當前測試數據。如圖：
此時按“確認”鍵即可保存當前常規電阻測試結果。
如果選擇吸收比測試“K”鍵進入到下界面
啟動高壓測試后，如下圖圖示當前測試時間進行了20S，測試電壓為1.00kV，測試電阻1.02 GΩ， 15秒值已鎖定1.02 GΩ
測試吸收比時間計完60秒后顯示如下圖，要求關閉高壓輸出
關閉高壓輸出完成吸收比測試，顯示測試結果如下圖
圖示測試電壓1.00KV,15秒測試電阻值1.02 GΩ，60秒測試電阻值1.11 GΩ，計算測試吸收比1.08。如此時按“ESC”鍵退出可自動保存當前測試結果和當前測試時間，并返回到主菜單。
測試極化指數時：如同測試吸收比操作程序。選擇“PI”鍵進入測試。操作與吸收比相同不詳細介紹。
在主菜單按“系統”鍵可選擇“歷史數據”“修改時間”
選擇“修改時間”按“確認”鍵：
即可對當前日期（年月日）和時間進行保存（左右鍵調整）。按“確認”鍵保存并返回主菜單。
如選擇“歷史數據”按“確認”鍵：
即可查看儲存的數據，此時按左右鍵可以翻看下條或是上一條記錄。
上圖05表示第五次測試值，測試電壓1.00KV，最后測試阻值1.11 GΩ。K表示是吸收比測試，測試吸收比系數結果是1.08。測試時間13年11月6號。
PI表示極化指數存儲類型，Res表示常規電阻測試類型。
校正數據由出廠調試員調試數據，用戶無需更改。
五、注意事項
1、確認接線無誤（注：測試線禁止拖地）后開機測試，“高壓輸出”燈亮表示有高壓輸出，此時嚴禁碰觸高壓線！測試過程中嚴禁拔插測試線，以免危及人身和損壞儀器。
2、使用儀表內部電池測量時顯示暗淡或開機不顯示，欠壓顯示燈亮，表示電池電量不足，應及時關閉儀器并充電。
3、長期不使用儀表時應定期對電池充電（二個月一次）。勤檢查電池是否漏液，否則及時更換，電池漏液會腐蝕損壞儀表。
4、儀表存放于干燥，無塵、無腐蝕性氣體的環境中。
5、測試大容量容性負載時，試驗完要保證有足夠的放電時間，放電完畢后方可拆卸測試線。（特大容性負載放電最好超過1分鐘）
6、儀表未接被試品時測得的絕緣電阻顯示值一般大于達到T級（1T=1000G），此值一般是隨機無窮大值，如同測試空氣，不具備實際意義。
7、若儀表出現故障，應請專業維修人員或寄回本公司修理，不得自行拆開儀表，否則造成的損失我公司不予負責。
六．服務承諾
序號 名 稱 數 量 單 位
1 主機 1 臺
2 測試線1mm2線1.5m 2 根
3 標準鋰電池充電器1A 1 只
4 標準電阻 1 只
5 說明書 1 本
6 出廠報告 1 份
7 合格證 1 張
