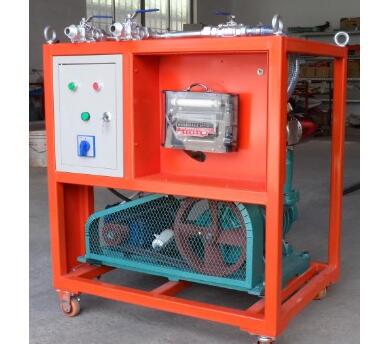

SFCQ-2000 SF6抽真空充氣裝置
發布日期：2020-06-03 點擊：25507次
SFCQ-2000 SF6抽真空充氣裝置目 錄
第1章 產品描述 - 1 -
第2章 裝置性能 - 2 -
第3章 裝置原理 - 3 -
第4章 操作過程 - 4 -
4.1 SF6電器設備抽真空 - 4 -
4.2 對SF6電器設備回充氣體 - 5 -
附錄1 壓力單位換算表 - 5 -
產品描述
隨著電力行業的迅猛發展，電力行業基礎建設和設備的投入，尤其是SF6電器設備的不斷增加，對SF6電氣設備在安裝調試、檢修維護的要求越來越高，相關部門對SF6電器設備（尤其是GIS）施工及檢修過程中的抽真空和回充補氣提出更高的質量和時間要求。為適應這一發展的需要，本公司在多年從事SF6氣體電氣設備試驗、檢測及專業技術經驗積累的基礎上，根據國外最新、最先經的維護設備的事情分析，研制了技能達到國外先進設備的技術指標要求，又能滿足國內用戶價格要求的產品——SFCQ-2000系列SF6氣體抽真空及回充裝置。
SFCQ-2000系列SF6氣體抽真空及回充裝置主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠等部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備。
本裝置除了具有SF6氣體抽真空及回充需要的所有功能外，還具有以下特點：
? 數字式真空度顯示（可按用戶要求配置其它真空表）；
? 配有各類進口、國產SF6電器設備連接接頭 (選配)；
? 根據用戶設置的時間或真空度，自動抽真空（選配）；
? 多種保護功能，有效保證真空泵安全運行；
? 維護方便，裝置都采用了性能優良的部件，長時間使用也無需維修。
裝置性能
產品型號 真空泵速率（m3/h） 極限真空
（pa） 抽真空時間（s）
170L 340L 680L 1360L 2700L 5400L
SFCQ-2000 540 ≤5*10-2 2 4 12 20 40 80
? 外型：90cm×65cm×1200cm（長×寬×高）
? 重量：380Kg 左右
? 工作電壓：380~460V 50Hz交流電
? 噪音水平：<65dB(A)
裝置原理
裝置原理圖見圖1：
圖1 SFCQ-2000型SF6抽真空及回充裝置原理圖
裝置基本配置：
編號 名稱 型號 數量
1 前級真空泵
二級羅茲泵* 額定速率90m3/h
額定速率150L/S 1
1
2 管道 DN30,螺紋不銹鋼波紋管 1
3 球閥、電磁閥 316 . GU型真空球閥，DDC真空電磁閥 7
4 真空表 數字顯示 1
5 軟管 長度5m，憎水材料組成 5
6 連接插件 可選配各種類型的電器設備接口
操作過程
4.1 SF6電器設備抽真空
圖2 SF6電器設備抽真空連接示意圖
第一步：通過軟管將裝置和SF6電器設備連接在一起。
第二步：按下控制面板上的綠色抽真空按鈕，啟動抽真空功能（前級泵將先啟動，待真空度達到一定預設值羅茲泵啟動）。
第三步：緩慢打開真空泵球閥和管道連接球閥。
第四步：抽空SF6電器設備，直至達到穩定的真空度。
第五步：等達到設定真空度后，設備進入自動狀態。（出廠設定為：低于30Pa時進入計時狀態，當計時結束后停機，回升到200Pa時自動啟動。）
注：本裝置為選配件。修改設定值見《數顯電阻真空計說明書》。
初試值：O1H=5000Pa；O1L=30Pa；O2H=200Pa；O2L=200Pa。
4.2 對SF6電器設備回充氣體
圖3 對SF6電器設備回充氣體連接示意圖
第一步：在確保裝置連接管道真空后，關閉真空泵球閥和真空真空計閥
第二步：將SF6氣瓶連接到SF6回充設備上。
第三步：打開SF6氣瓶，調節減壓閥到所需的充壓，打開裝置連接管道閥門，回充氣體。
第四步：當達到所需的充氣壓力時，再次關閉SF6氣瓶，關閉所有閥門，完成回充操作。
附錄1 壓力單位換算表
帕斯卡 巴 公斤/厘米2 磅/英寸2 大氣壓 毫米汞柱 英寸汞柱
帕斯卡 1 10-5 1.02*10-5 1.45*10-4 9.869*10-6 7.501*10-3 2.953*10-4
巴 105 1 1.020 14.5 0.9869 750.1 29.53
公斤/厘米2 9.807*104 0.9807 1 14.22 0.9678 735.6 28.96
磅/英寸2 6.895*103 6.895*10-2 7.031*10-2 1 6.805*10-2 51.71 2.036
大氣壓 1.013*105 1.013 1.033 14.7 1 760 29.92
毫米汞柱 1.333*102 1.333*10-3 1.36*10-3 1.934*10-2 1.1316*10-3 1 3.937*10-2
英寸汞柱 3.386*103 3.386*10-2 3.453*10-2 0.4912 3.342*10-2 25.4 1
真空泵技術參數
型號 抽氣速率
L/S 極限壓力Pa 連續工作允許壓強≤Pa 最高工作溫度
0C 噪聲(A) 用油量
L 配用功率
KW 轉速
r.p.m. 入口內徑
mm 總重量
KG
BSV90 15 ≤6*10-2 ≤4000 100 ≤78 4.5 2.2 1430 40 200
BSJ150L 70 ≤5*10-2 ≤1000 100 1.5 2900 80 95
