有載開關參數測試儀技術指標
發布日期：2020-06-02 點擊：3646次
一、概述
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。本變壓器有載分接開關參數測試儀器，主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀器應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、在測試過程中，禁止移動測試夾和供電線路。
三、性能特點
1、儀器輸出電流大，重量輕。
2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、具有完善的保護電路，可靠性強。
4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、具有U盤存儲功能，可以存儲更多數據波形。
四、技術指標
1、輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω。
3、電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、過渡時間測量范圍：1～250mS。
5、過渡時間測量精度：±1mS，分辨率：0.1mS。
6、采樣頻率：10K。
7、存儲方式： U盤存儲、本機存儲。
8、工作溫度：-20℃～+50℃。
9、環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%

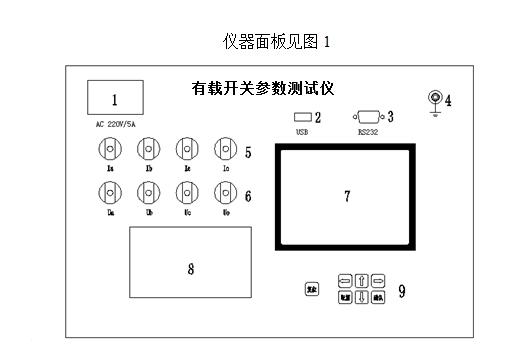

1、電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。
2、U盤接口：外接U盤用。
3、232串口：串口通訊和裝置升級用。
4、接地柱：為整機外殼接地用。
5、電流輸出端子：Ia、Ib、Ic、Io分別對應變壓器的A、B、C、N。
6、電壓輸入端子：Ua、Ub、Uc、Uo分別對應變壓器的A、B、C、N。
7、顯示器：320×240點陣液晶顯示器。
8、打印機：熱敏打印機，打印測試結果。
9、按鍵：操作裝置用。“復位”鍵：使裝置整機復位，恢復到上電狀態；“↑↓”鍵：移動光標或修改數據(在波形分析菜單中為選擇標尺)；“←→”鍵：選擇移動(在波形分析菜單中為標尺移動)；“確認”鍵：確認當前操作；“取消”鍵：放棄當前操作。
