串聯諧振耐壓工作原理-四方國瑞電力
發布日期：2020-05-29 點擊：2630次
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。
串聯諧振耐壓采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20——300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

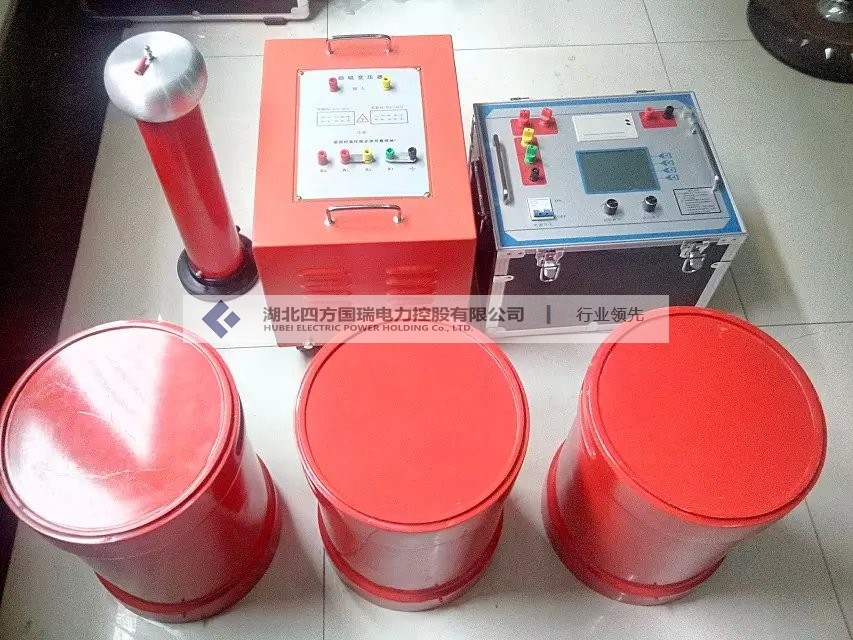

電纜變頻串聯諧振耐壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振耐壓
廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。本產品在變頻串聯諧振高壓試驗領域自主研發的變頻、調壓軟件技術，領先于國內高壓試驗行業，利用這一技術采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造的變頻串并聯諧振成套試驗裝置，完全符合國家有關高壓實驗的規程和要求。
串聯諧振耐壓工作原理
通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
