三級承試設備SFBZ-III 氧化鋅避雷器直流泄露測試儀說明書
發布日期：2020-05-27 點擊：1621次
三級承試設備SFBZ-III 氧化鋅避雷器直流泄露測試儀說明書
一、概述
SFBZ-III 氧化鋅避雷器直流泄露測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。
本公司根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。操作設置人性化，通過遙控器實現遠程遙控測量，并根據測量規程要求增加了自動測量環境溫度功能，帶有大容量存儲器，可存儲50組測試數據，掉電不丟失。配備高速熱敏打印機大大提高了測試結果打印速度。是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。
二、產品技術參數
1、 測量范圍：電壓：0～30kV 紋波系數：≤1.5% 電流：0～1000μA
2、 分辨率：電流：0.5μA 電壓：0.1 kV
3、 內置電源充電時間：2-3小時
4、 內置電源使用時間：≥4小時
5、 遙控有效距離：100M
6、 環境溫度：-10℃～50℃
7、 相對濕度：25℃時≤85％
8、 海拔高度：＜1000M
9、 充電電壓：AC100V-240V
10、電源頻率：50±1HZ
三、性能特點
1、溫度測量：自動感應環境溫度并記入測試結果。
2、遙控測試：通過遙控器實現遠程遙控測試，讓測試更加安全、方便、快捷。
3、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
4、使用方便：中文菜單操作，測量數據顯示直觀，內置前換紙打印機換紙方便，打印速度快。
5、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
6、可存儲50組測試數據，掉電不丟失，并能隨時查看打印。
7、攜帶方便：高度、體積、重量僅為同類產品的3 0 %～7 0 % ， 攜帶方便。8、功能齊全：測量、顯示、時鐘、溫度、結果打印一步到位。
四、面板功能介紹

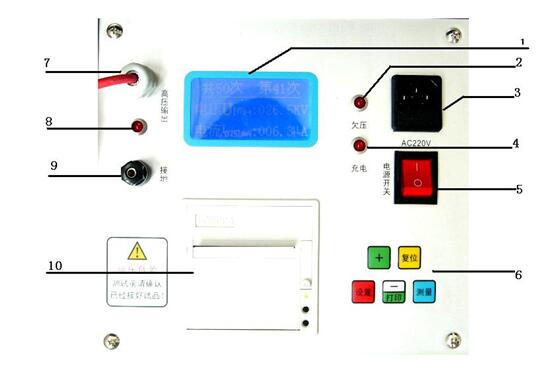

圖1
1、液晶顯示窗口
2、電池欠電壓指示燈（內部電池電量不足時燈亮，對測試有影響，請及時充電。）
3、AC220電源插座（交流220V電源輸入口及充電接口。）
4、充電指示燈（當電源插座接上電源時內部電池開始充電，此時充電指示燈點亮，當電池充足電后指示燈熄滅。）
5、電源開關（控制儀器的打開與關閉。）
6、操作鍵盤（設置測量參數和控制測量及打印。配有遙控器的儀器，同時按下遙控器上兩個按鍵開始測試 ）
7、高壓輸出端（當開始測量時此輸出端為直流高壓0-30KV，請注意安全！）
