串聯諧振生產廠家
發布日期：2020-05-16 點擊：1561次
串聯諧振在高壓電氣設備試驗中的具體應用是通過電感與電容的參數調節從而產生的諧振．我們在進行串聯諧振在高壓電氣設備試驗應用時要注意對相應的設備進行參數大小的調整．從而進行高壓電氣設備試驗串聯諧振在高壓電氣設備試驗中的應用．是指將試驗的電氣設備與串聯諧振設備進行調節。
然后在試驗的過程中調節電感以及電容的參數大小．從而產生串聯諧振，在試驗前要檢查電氣設備與串聯諧振的連接狀況．確定安全后方能夠進行試驗．在串聯回路產生諧振后，就進行高壓測試．測試后就降壓完畢。串聯諧振在高壓電氣設備試驗中的應用具有良好的效果，在實際的試驗中 我們要最好安全防護措施，降低參數的影響，提高試驗的準確定。

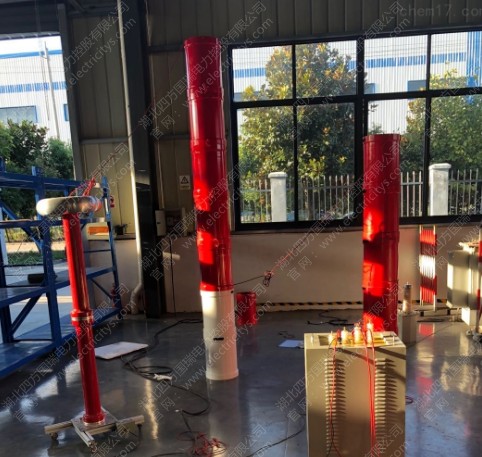

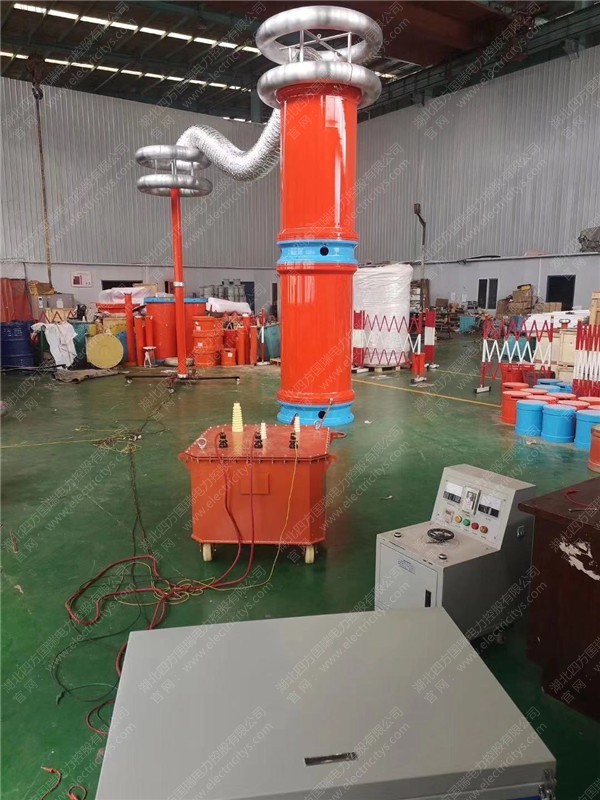

串聯諧振試驗儀，變頻串聯諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。
串聯諧振在高壓電氣設備試驗中的應用主要是采用基本的串聯回路，在電路的運行中產生諧振，這樣就能保證電路的整體電壓以及電流產生相同的相位．從而產生相同的無功率電壓以及相反的相位反應．這樣在高壓電氣設備試驗的過程中使整個試驗電路表現出一定的阻性。串聯回路產生的諧振電流能夠影響到設備電阻的高低．一般情況下在進行高壓電氣設備試驗時。串聯的諧振要根據試驗的需要進行諧振頻率的改變與調節，通常情況下都是由電感與電容進行參數調節的，所以在進行高壓電氣設備試驗的過程中，需要能夠產生電容與電感的電容器與電抗器，在實驗時，根據具體的要求對電容以及電感進行數值的調節。從而保證內部的電路頻率與外部的電路頻率相同．從而產生串聯回路的諧振電流。只有電容與電感達到最大的電壓值才能夠保證串聯諧振的產生．這樣設計的好處是可以在高壓電氣設備試驗的時候根據最大的電路電壓進行，有效的實現高壓電氣設備試驗的重要目標。
當串聯諧振在高壓電氣設備試驗中應用時．所需要的基本設備包括有，電容器，電抗器，高壓變頻的電源設備以及變壓器等，這些設備都在高壓電氣設備試驗中具有重要的作用。
① 電容器與電抗器可以進行電容以及電感參數的調節．是串聯回路產生諧振的重要電氣構件．而調壓變頻的電源設備則是在試驗的過程中根據實際的情況進行電壓的調節以及頻率的改變，有效的保證電路的安全穩定性。避免過電壓過著過電流現象導致的電路故障問題的發生。
② 變壓器是將電源設備調節的電壓進行改變．使其滿足高壓電氣設備試驗的要求。串聯諧振對高壓電氣設備試驗具有重要的作用． 而高壓電氣設備試驗對整個電力系統具有重要的作用．
1.串聯諧振的組成
2. 串聯諧振的功能
1）、穩定性、可靠性高。串聯諧振系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
2）、自動調諧功能強大。串聯諧振系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
3）、支持多種試驗模式。系統支持“自動調諧+手動調壓”,“自動調諧+自動調壓”,“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高 .
4）、串聯諧振系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能 .
5）、保護功能完善。串聯諧振具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
