變壓器繞組變形測試儀主要技術特點
發布日期：2020-05-11 點擊：8835次

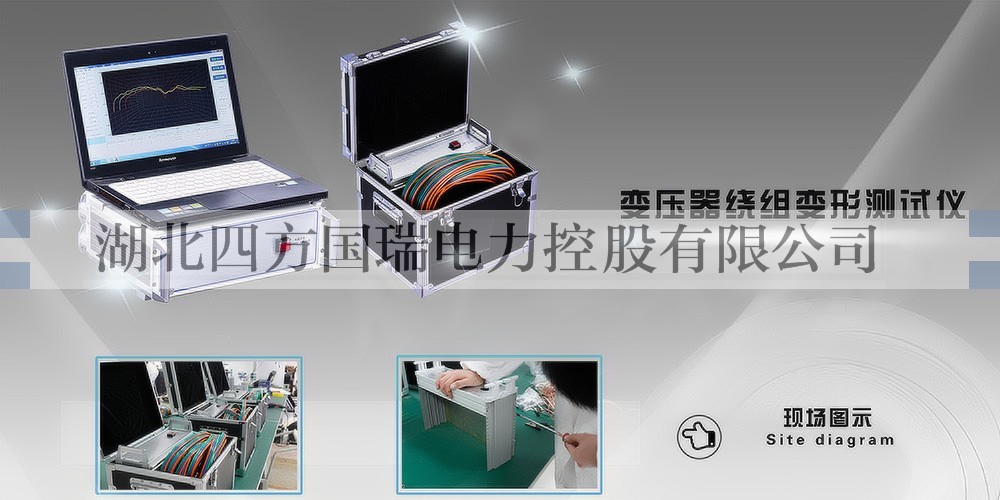

變壓器繞組變形測試儀主要技術特點
采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。測量速度快，對單個繞組測量時間3分鐘以內。頻率精度非常高，精度高于0.001% 。數字化頻率合成，頻率穩定性更高。5000V電壓隔離、充分保護測試電腦安全。可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
變壓器繞組變形測試儀校準規范
信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號;信號輸出為標準正弦波，信號輸出幅度可以軟件調節，幅度±10V，信號輸出阻抗為50Ω。
兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數。
激勵通道測量為固定量程：±10V;響應通道有多檔量程，在測量過程中自動調節量程，輸入信號為±25V。
采集通道量化精度：12位。
采集通道靜態誤差：0.5%。
每通道存儲容量：64K樣點。
每通道采樣率：20Msps。采集通道輸入阻抗：1MΩ。
掃頻測量范圍：10Hz-10MHz。
掃描方式：采用線形分布或對數分布的掃頻測量方式。 掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%。
掃頻測量頻點：固定模式或用戶自定義。
符合國家電力行業標準：DL/T911-2004。
采用windows平臺，兼容Window 2000/Window XP/Vista/Win7。
采用access數據庫保存測試數據，對測試數據的管理簡潔方便。
可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作更多的輸入，使用人員更加的方便。
軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作，軟件界面簡潔直觀。
