串聯諧振變換器-變頻串聯諧振試驗裝置常見處理
發布日期：2020-05-09 點擊：1582次

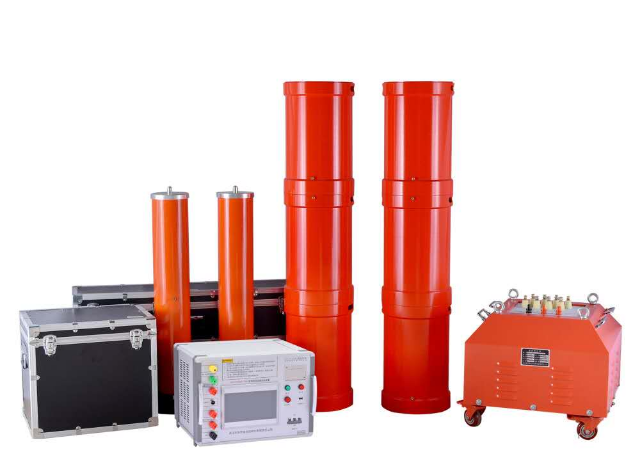

四方國瑞品牌系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
1、風扇不能啟動：1）急停、故障保護、失諧保護后，沒有按“故障復位”；2）內部溫度過高，功率元件熱保護；排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請和聯系，不可拆卸儀器！
2、自動調諧不能完成，找不到諧振點：現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點。原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路。排除方法：1）檢查接地裝置可靠，接地連接線是否有斷開點；2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾）3）檢查每一只電抗器的通斷；(每個繞組阻值)4）檢查分壓器的信號線的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）5）檢查分壓器的高低壓電容臂的通斷；（高、低壓電容量）6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器（選配）的通斷；如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
3.不能升壓到試驗電壓：現象：1）調諧曲線是一條直線，有較低的尖峰；2）試驗時低壓電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，低壓電壓已經到達額定電壓，回路自動降壓；原因：1）電抗器與試品電容量不匹配，沒有準確找到諧振點；2）試品損耗較高，系統Q值太低；3）勵磁變壓器高壓輸出電壓較低；4）高壓連接線過長或沒有采用高壓防電暈錫箔管；排除方法：1）將補償電容器（選配）并接入試驗回路，加大回路電容量；2）盡可能將多只電抗器串聯，提高回路電感量；3）提高勵磁變壓器的輸出電壓；4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；5） 一般在設備較高電壓輸出時，采用高壓防電暈錫箔管，或將普通高壓輸出線改為較短的連線，一般不超過5米。如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！
串聯諧振試驗裝置在高壓耐壓試驗中的應用大大降低了高壓耐壓試驗的難度。傳統高壓耐壓試驗有著試驗設備大，不易搬動，試驗效率慢等缺點。串聯諧振高壓耐壓試驗裝置很好的克服了傳統高壓耐壓試驗的缺點，并在此基礎上有了更大的改進，也讓高壓耐壓試驗變的更加有效率。
針對220Kv高壓套管和主變壓器、隔離開關等電氣設備的交流耐壓試驗，串聯諧振耐壓試驗裝置具備寬泛的適用范圍，同樣也是各個高壓試驗部門、電力承裝修試工程單位非常實用且好用的高壓耐壓測試設備。
串聯諧振耐壓試驗裝置具備這電源容量小，設備體積重量小，改善輸出電壓波形，防止大的短路電流燒傷故障點，以及不會出現任何恢復過電壓的試驗優勢特點。特別是它的改善輸出波形，防止大短路電流燒傷故障點和不會出現任何恢復過電壓的優勢，讓高壓耐壓試驗變的非常安全可靠。這是因為諧振電源為諧振式濾波電路，因此不僅能夠改善處處電壓的波形畸變還能得到非常好的正弦波形，從而防止了諧波峰值對被試品的無擊穿。試驗處在串聯諧振狀態時，被試品的絕緣弱點被擊穿時，電路會馬上脫諧，回路電流迅速下降到正常試驗電流的很小倍，讓串聯諧振能快速找到絕緣弱點，又防止了短路電流燒傷故障點的隱患。當被試品發生擊穿時，因為失去了諧振的條件，因此高電壓也馬上消失了，并且不會出現任何恢復過電壓。
此設備是電氣多年生產經驗與市場客戶反饋升級的新一代交流耐壓諧振試驗裝置，區別于以前設備黑白屏觸摸模擬數字處理控制靈敏度低，輸入電源只能單項選擇。該交流耐壓諧振試驗裝置人機界面采用32位RISC CPU和精簡的LINX內核，大屏真彩圖形格式，試驗諧振頻率曲線、升壓曲線、計時曲線真實有效反饋與界面，保護功能更靈敏，zui大優點是不受輸入電源限制220V與380V都可做為設備工作電源。
二、被試品對象
1、10kV，240mm2及以下，3km電纜交流耐壓試驗，zui大電容量≤1.03μF，試驗頻率為30-300Hz，zui高試驗電壓22kV。
2、35kV，300mm2及以下，1km電纜交流耐壓試驗，zui大電容量≤0.1945μF，試驗頻率為30-300Hz，zui高試驗電壓52kV。
3、110kV，300mm2及以下，0.6km電纜交流耐壓試驗，zui大電容量≤0.044μF，試驗頻率為30-300Hz，zui高試驗電壓128kV。
4、110kV，22000kVA電力變壓器的交流耐壓試驗，zui大電容量≤0.015μF，試驗頻率為45-65Hz，zui高試驗電壓160kV。
5、110kV多組合開關柜、互感器、絕緣子、穿墻母排、GIS多組合高壓開關，交流耐壓試驗試驗頻率為45-65Hz，zui高試驗電壓264kV。
變頻串聯諧振試驗設備適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
其實即使已經知道變頻串聯諧振交流耐壓裝置的測量效果特別好，或者說雖然比較簡單之后，在使用之前一定需要了解一下正確操作變頻串聯諧振交流耐壓裝置的方式有什么?總不能說自己在購買變頻串聯諧振交流耐壓裝置之后連它的最基本操作方案都不知知道，這種問題一旦出現之后就會導致變頻串聯諧振交流耐壓裝置的性能降低，那么正確使用變頻串聯諧振交流耐壓裝置的方式都是什么呢?
第一，在使用變頻串聯諧振交流耐壓裝置之前一定要檢測一下它的線路問題，因為之前大家沒有使用變頻串聯諧振交流耐壓裝置，將它放在庫房里很久時間了。它的表面或許會有灰塵，也會有一些損傷，因此在使用變頻串聯諧振交流耐壓裝置時能夠對它的鱗片進行檢查，看下是否齊備之后，也就能夠保證，使用時不會出現問題。
第二，大家在使用變頻串聯諧振交流耐壓裝置時也需要提前進行測試，測試的目的就防止了，因為長時間不使用變頻串聯諧振交流耐壓裝置而導致它的性能不穩定，一會強一會弱都會導致被測設備的安全性問題，甚至也會直接導致社被失去了原有的的測試價值，所以當大家在選擇變頻串聯諧振交流耐壓裝置時一定要了解一下它的內部零件是否完整，而且將設備與變頻串聯諧振交流耐壓裝置連接在一起時，也需要再三確定一下，線路是否有問題?將這些方面都考慮清楚之后，自然能夠達到一個非常好的測量效果。
不會因為連具體的操作都不知道，而讓自己受到相應的損失，這種問題一旦出現的話也會導致工廠的生產效率下降，甚至說會直接砸掉操作比較方便，性能比較穩定的變頻串聯諧振交流耐壓裝置。
隨著大量非線性負荷在工業中的廣泛應用，電能質量變得越來越重要。電能質量最常見的問題就是諧波污染。諧波通常是由應用于國內工業的非線性負載的使用造成的。
由于低成本和結構簡單，無源濾波器是傳統的用來抑制諧波電流和無功補償的主要方式。然而，無緣電力濾波器有好多缺點，例如：型號太大，負載阻抗間的串并聯諧振。有源濾波器(APF)比無源濾波器有明顯的優點。他們能更有效的抑制諧波和提高電能質量。混合型有源電力濾波器，由于有效克服了開關器件容量和成本等方面的限制，能夠很好地滿足高壓大功率系統諧波治理和無功補償的要求，同時兼顧了無源濾波器和有源濾波器兩者的長處，具有較高的性價比。
本文提出了一種串聯諧振注入式混合型有源電力濾波器(SRIHAPF)的拓撲結構，如圖1所示，該結構通過一組單調諧濾波支路代替注入式結構的濾波電容能夠很好的抑制諧波電流和補償無功功率，從而避免了電網諧波電壓的放大現象。基于傳統的混合型有源濾波器的拓撲結構，新型的拓撲結構在諧波電流源控制的APF兩端并聯了一個小電感諧振電路，該部分對諧波呈現低阻抗特性，有利于諧波電流的注入。由于新的拓撲結構中的無源濾波器的優化設計，APF不必承受基波電壓。因此APF的功率等級得到了有效的降低。
一、注入式結構的電氣模型及濾波原理
圖1所示的串聯諧振注入式混合型有源電力濾波器與傳統的注入式結構相比[8]，具有更高的諧波電流注入能力，并且當電網諧波電壓較高時仍能夠安全穩定地工作。為便于理論分析，本文建立了注入式混合型有源電力濾波器的統一電氣模型，并從串聯諧振支路諧波分壓的角度探討了新型結構的優越性。
(一)注入式結構的電氣模型
在注入式結構的混合型有源電力濾波器中：假設電源諧波電壓為USh;電網阻抗為ZSh;將負載看成諧波電流源ILh;而有源部分被控制為一個理想的諧波電壓源U1。則從帶有注入式結構的混合型有源電力濾波器的諧波域單相電氣模型可以知道，其中ISh、ILh、IPh、ICh、IRh和IGh分別為電網支路、負載支路、并聯無源支路、有源支路、基波串聯諧振電路和注入支路的電流，ZSh、ZPh、ZGh、ZRh分別為電網阻抗、無源部分阻抗、有源注入支路等效阻抗和基波串聯諧振電路阻抗。
(二)基波諧振支路諧波分壓的分析
基波諧振支路的諧波分壓主要來源于兩個方面，一方面是電網諧波電壓在基波諧振支路的分壓，另一個方面是由于注入支路調諧頻率附近的諧波電壓被嚴重放大，造成基波諧振支路諧波含量急劇增加
在基波頻率處由于L1調諧在低頻段和固定值，大量的基波無功功率流經電感L1而不通過APF。因此APF承受的基波電壓得到了有效的降低，APF的電壓等級也得到了很好的改善。
Z1<
諧波注入部分為諧振電路，由于電感的存在，提高了注入電容值，降低了基波諧振支路的諧波分壓值，還可以有效避免電網低頻諧波電壓的放大現象，而且還不會產生諧波環流，大大降低了基波諧振支路的諧波分壓。
二、仿真結果
為驗證本文所提出的SRIHAPF結構的諧波處理及無功補償的有效性，按照上述結構和原理，利用Matlab/Simulink進行仿真。對于在特定條件下的低功率因數和5次、7次、11次、13次諧波在10KV網絡中，模擬仿真所使用的拓撲結構在圖1中顯示出來的。兩組無源濾波器在250-350HZ內調整，仿真條件是在線電壓Ush=10KV，50hz，5、7、11、13為主要的諧波電流。
三、結束語
本文提出了一種適用于中高壓電力系統的新型并聯混合型有源濾波器的拓撲結構，與傳統的混合型有源濾波器相比，SRIHAPF的諧波注入能力具有更大的優越性，從而確保了系統在諧波含量較大時仍能安全穩定的運行。通過分析可知，SRIHAPF對電網等效阻抗與無緣支路間可能的諧振具有良好的抑制效果，仿真結果驗證了該系統的可行性及本文分析的正確性。
對于理想的L、C元件，串聯諧振發生時，L、C元件上的電壓大小相等、方向相反，總電壓等于0(諧振阻抗為零)。而并聯諧振發生時，L、C元件中的電流大小相等、方向相反，總電流等于0(諧振阻抗為無窮大)，故有如題的稱呼。 無論是串聯還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容;而在另一時刻電容放電，又轉換成磁能由電感儲存。 在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行;在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。 諧振時電感和電容還是兩個元件，否則不能進行能量交換;但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。對于理想的L、C元件，串聯諧振發生時，L、C元件上的電壓大小相等、方向相反，總電壓等于0(諧振阻抗為零)。而并聯諧振發生時，L、C元件中的電流大小相等、方向相反，總電流等于0(諧振阻抗為無窮大)。故有如題的稱呼。
無論是串聯還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容;而在另一時刻電容放電，又轉換成磁能由電感儲存。
在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行;在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。
諧振時電感和電容還是兩個元件，否則不能進行能量交換;但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。 對于理想的L、C元件，串聯諧振發生時，L、C元件上的電壓大小相等、方向相反，總電壓等于0(諧振阻抗為零)。而并聯諧振發生時，L、C元件中的電流大小相等、方向相反，總電流等于0(諧振阻抗為無窮大)。故有如題的稱呼。
無論是串聯還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容;而在另一時刻電容放電，又轉換成磁能由電感儲存。
在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行;在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。
諧振時電感和電容還是兩個元件，否則不能進行能量交換;但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。
