接地電阻測試的幾種方法
發布日期：2018-10-10 點擊：2230次
四方國瑞電力專業生產接地電阻測試儀，專業電測20年，接下來，四方國瑞電力將給大家帶來接地電阻測量的幾種方法。
正確測量接地電阻的能力對于防止由于不良接地導致的服務中斷導致代價高昂的停機時間至關重要。
下面是測試技術人員使用的四種最常用的方法：
兩點法
在驅動接地棒可能不切實際的區域中，可以使用兩點法。
利用這種方法，通過將P1和C1端子連接到被測接地電極來測量一系列兩個電極的電阻。P2和C2連接到單獨的全金屬接地點（如水管或建筑鋼）。
死地法是獲得接地電阻讀數的最簡單方法，但不如三點法精確，只能作為最后的手段使用，它對于快速測試連接點之間的連接和導體是最有效的。
注意：被測接地電極必須離輔助接地點足夠遠，才能超出其影響范圍。

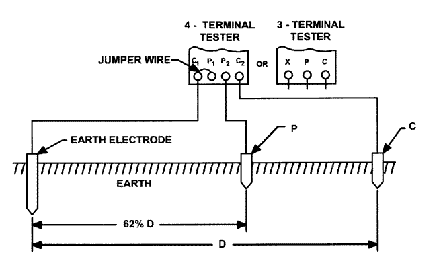

三點法
三點法是最徹底，最可靠的測試方法; 用于測量已安裝接地電極的接地電阻。
使用四端子測試儀，儀器上的P1和C1端子跳線并連接到被測接地電極，同時C2參考桿盡可能遠離被測電極直接驅入接地。
然后，潛在參考點P2以一定數量的點被驅動到地球中，大致在C1和C2之間的直線上。記錄每個P2點的電阻讀數。
潛在的測試方法
測量值繪制在電阻與距離的曲線上。從曲線讀取正確的接地電阻，該距離約為C1和C2之間總距離的62％。潛力下降方法有三種基本類型：
?完全電位下降：許多測試都是P的不同空間，并繪制了完整的電阻曲線。
?簡化的電位下降：在P的定義距離處進行三次測量，并使用數學計算來確定電阻。
?61.8規則：使用P進行單次測量，距離為C1和C2之間距離的61.8％（62％）。

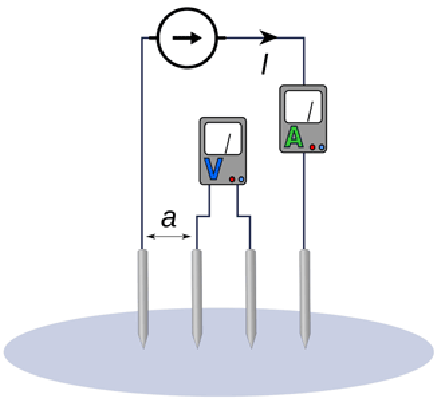

四點法
該方法是最常用于測量土壤電阻率的方法，這對于設計電氣接地系統很重要。在這種方法中
四個小尺寸的電極以相同的深度和相等的距離（直線）被驅入地球，并進行測量。
土壤的水分和鹽含量從根本上影響其電阻率。土壤電阻率測量也會受到現有附近接地電極的影響。
與土壤接觸的埋藏導電物體如果足夠接近以改變測試電流模式，則會使讀數無效。對于大型或長型物體尤其如此。
如上圖所示，四針法是土壤電阻率測量中最常用的技術

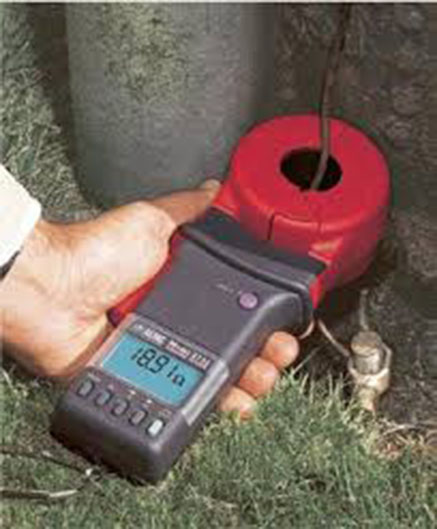

夾緊法
夾緊方法的獨特之處在于它能夠在不斷開地面系統的情況下測量電阻。它快速，簡便，并且還包括測量中的接地和整體接地連接電阻。
夾緊方法的獨特之處在于它能夠在不斷開地面系統的情況下測量電阻。
通過將測試儀“夾緊” 在被測接地電極周圍進行測量，類似于使用萬用表電流鉗測量電流的方法。
測試儀通過發射線圈施加已知電壓而無需直接電連接，并通過接收線圈測量電流。該測試以高頻率進行，以使變壓器盡可能小和實用。
為了使鉗位方法有效，必須有一個完整的接地電路。測試儀測量信號所采用的完整電阻路徑（環路）。
循環的所有元素都是串聯測量的。操作員必須了解測試方法的局限性，以便他/她不會濫用儀器并獲得錯誤或誤導性的讀數。
鉗夾方法的一些限制包括：
?僅在具有多個并聯的情況下有效。
?不能在隔離的地面上使用，不適用于安裝檢查或調試新站點。
?如果存在不涉及土壤的替代低阻力回路，例如蜂窩塔或變電站，則不能使用。
