雙臂電橋使用方法
發布日期：2017-09-26 點擊：2644次

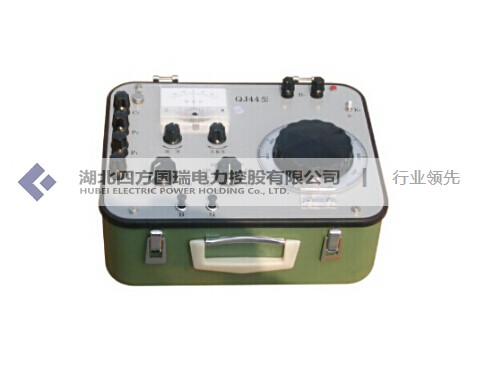

QJ44攜帶式直流雙臂電橋，按ZBY164-83國家專業標準生產，內附集成電路電子檢流計和內附工作電源。適用于工礦企業、實驗室或車間現場，對直流低值電阻作準確測量。如用來測量金屬導體的導電系數、接觸電阻、電動機變壓器的電阻值，以及其它各類直流低電阻。
產品特征
QJ44 雙臂電橋內附電子檢流計系采用集成電路，比采用分立元件的晶體管檢流計降低了成本并大大提高了儀器的可靠性與穩定性。檢流計靈敏度可自由調節，電子檢流計分度值≤1×10-7A/mm；因此儀器具有足夠的靈敏度。
使用方法
1、在電池盒內裝入1.5伏1號手電筒電池1～5節并聯使用和1～2節6F22、9伏并聯使用。此時電橋就能正常工作。如用外接直流電源1.5～2伏時電池盒內的1.5伏電池應全部取出。
2、“B1”開關扳到零位置，等穩定后（約5分鐘，調節檢流計指針在零位）。
3、靈敏度旋鈕應放在最低位置。
4、將被測電阻，按四端連接法，接在電橋相應的C1、P1、C2、P2的接線上。
5、估計被測電阻值大小，選擇適當倍率位置，先按“B”開關，再按“G”開關，調節步時讀數和滑線讀數，使檢流指針在零位上。如發現檢流計靈敏度不夠，應增加其靈敏度，移動涔線盤4小格，檢流指針偏離零位約1格就能滿足測量要求，在改變靈敏度時，會引起檢流計指針偏離零位，在測量之前，隨時都可以調節檢流計零位。被測電阻按下式計算：
被測電阻值=倍率讀數×（步時讀數+滑線讀數）
產品參數
1、準確度等級：0.2級。
2、使用溫度范圍：5～45℃
3、量程系數：×0.01、×0.1、×1、×10、×100五檔
4、有效量程：0.0001～11歐姆
5、誤差附合下式：Elim=±(+X)
Elim—允許誤差極限：Ω；
C—誤差等級指數；
RN—基準值；
X—標準盤示值。
各含量系數時，C及RN取值見表1：
|
量程系數 |
×0.01 |
×0.1 |
×1 |
×10 |
×100 |
|
等級指數C |
1 |
0.2 |
0.2 |
0.2 |
0.2 |
|
基準值RN（Ω） |
0.001 |
0.01 |
0.1 |
1 |
10 |
