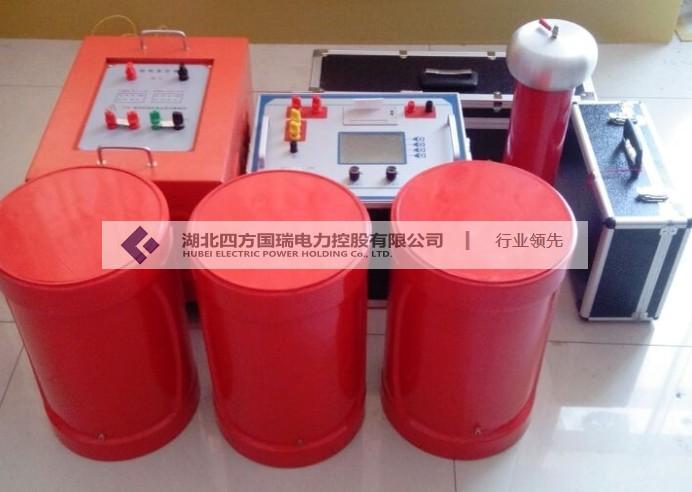

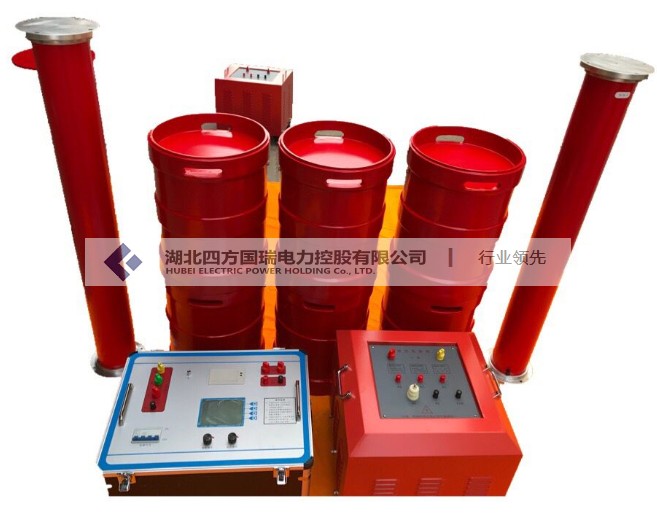

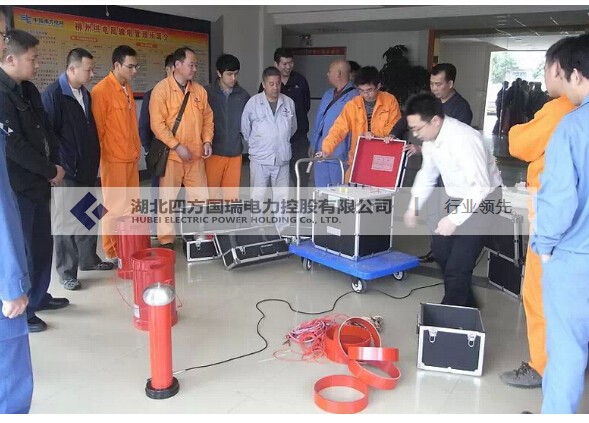

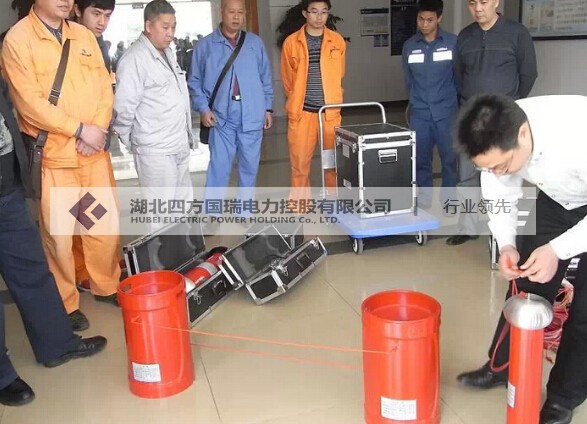

變頻串聯諧振試驗裝置135kVA/108kV/54kV/27kV
發布日期：2017-09-17 點擊：3021次
一、被試品對象及試驗要求
根據國家電力試驗最新相關規程和有關產品設計標準，湖北四方國瑞電力控股有限公司
推薦變頻諧振試驗裝置，通過電抗器串、并聯組合滿足以下設備交流耐壓試驗要求：
1．35kV變電站電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過100kV，試驗時間5min。
2．10kV/300mm2電纜交流耐壓試驗，長度3000m，電容量≤1.11μF，試驗頻率為30-300Hz,試驗電壓22kV，試驗時間5min。
3．35kV/300mm2電纜交流耐壓試驗，長度1000m，電容量≤0.19μF，試驗頻率為30-300Hz,試驗電壓52kV，試驗時間60min。
二、工作環境
1. 環境溫度：－150C –45 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤2500米；
4. 現場風力：≤5級
三、裝置主要技術參數及功能
1. 額定容量：135kVA；
2. 輸入電源：單相380V/220V電壓，頻率為50Hz；
3. 額定電壓：27kV；54kV；108kV
4. 額定電流：5A；2.5A；1.25A
5. 工作頻率：30-300Hz；
6. 波形畸變率：輸出電壓波形畸變率≤1%；
7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
8. 溫 升：額定負載下連續運行60min后溫升≤65K；
9. 品質因素：裝置自身Q≥30(f=45Hz)；
10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
11. 測量精度：系統有效值1.5級；
四、設備遵循標準
GB50150 2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T474.4-2006 《現場絕緣試驗實施導則－交流耐壓試驗》
DL/T596-1996 《電力設備預防性試驗規程》
GB/T16927.1-2-1997 《高電壓試驗技術》
DL/T1015 《現場直流和交流耐壓試驗電壓測量系統的使用導則》
GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》
GB10229-1988 《電抗器》
GB1094.3-2003 《電力變壓器》
GB191-2000 《包裝儲運圖示標志》
JB/T9641-1999 《試驗變壓器》
IEC 358(1990) 《耦合電容器和電容分壓器》
GB4793-1984 《電子測量儀器安全要求》
GB/T3859.2-1993 《半導體變流器 應用導則》
GB/T2423.8-1995 《電工電子產品基本環境試驗規程》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》
五、裝置容量確定
35kV/300mm2電纜交流耐壓試驗，長度1000m，電容量≤0.19μF，試驗頻率為30-300Hz,試驗電壓52kV，試驗時間60min。
頻率取35Hz
試驗電流 I=2πfCU試 =2π×35×0.19×10-6×52×103=2.1A
對應電抗器電感量 L=1/ω2C=108H
試驗電流取2.5A，設計四節電抗器，使用電抗器二節串聯二組并聯，則單節電抗器為33.75kVA/27kV/1.25A/108H，裝置總容量為135kVA。
驗證：1、10kV/300mm2電纜交流耐壓試驗，長度3000m，電容量≤1.11μF，試驗頻率為30-300Hz,試驗電壓22kV，試驗時間5min。
使用電抗器4節并聯，此時電感量為L=108/4=27H
試驗頻率f=1/2π√LC=1/(2×3.14×√27×1.11×10-6)=30Hz。
試驗電流 I=2πfCU試 =2π×30×1.11×10-6×22×103=4.6A
電抗器四節并聯最大電流為5A，即5A＞4.6A，滿足試驗要求。
2、35kV變電站電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過100kV，試驗時間5min。
使用電抗器4節串聯，此時電感量為L=108*4=432H
試驗頻率f=1/2π√LC=1/(2×3.14×√432×0.005×10-6)=108Hz。
試驗電流 I=2πfCU試 =2π×108×0.005×10-6×100×103=0.34A
電抗器四節串聯最大電流為1A，即1A＞0.34A，滿足試驗要求。
