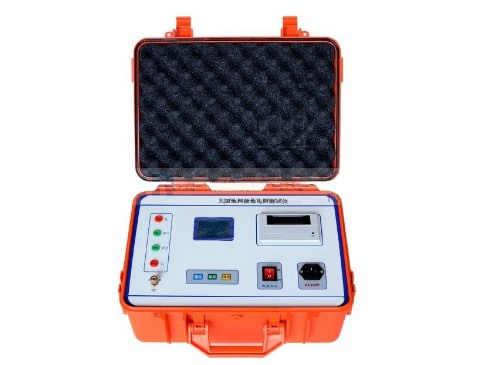

3A大型地網接地電阻測試儀 中國N0.1品質服務保證
發布日期：2017-05-07 點擊：2859次
湖北四方國瑞電力研制的接地電阻測量儀的常見故障及排除方法如下：
1、開機后電源指示燈和顯示器都不亮。
電源插座里面保險絲與接觸彈簧片接觸不良。更換保險絲或保險絲座。 電源變壓器次級 AC9V 到主板插座松脫。更換插緊。
測 7805輸出應為 5V，如果無電壓或電壓太低就檢查相關的整流管、電解電容器和三端穩壓器。
2、無電流。
測試線與大鱷魚夾焊接處脫焊，接觸不良或者測試線斷線，以及“A”，“a”，“B”，“b”插座松脫、斷裂，插座里面連線與插座螺絲未旋緊。
測量”開關損壞，更換開關。
可控硅板上（小板子）繼電器 HG4130 損壞，調換相應的元件。
3、開機“過電流”燈亮。
把調節電流旋鈕回到零點，再按動“復位”鍵。
4、如果因干擾嚴重或操作不當使儀器的“啟動” ，“復位”等鍵不工作，可按動“電源”開關，關掉電源，重新開機，儀器即可正常工作。
5、如以上故障仍無法排除或有其它故障，請與本公司聯系。
6、測量值誤差大，請檢查補償值是否設定正確。湖北四方國瑞電力研制的大地網接地電阻測試儀的操作步驟如下：
1、首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請處理后重新連接。
2、電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的4~5倍。
3、電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上。
4、將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5、檢查連線無誤后，給儀器接上AC220V/50Hz電源，對儀器進行通電。
6、按測量鍵，開始測量
7、儀器顯示測試結束后，記錄測試數據（本儀器可多次重復測量）。
8、關掉儀器電源后，拆除連線，測試過程結束。
