串聯諧振容量驗證

發布日期：2023-02-18　點擊：3852次

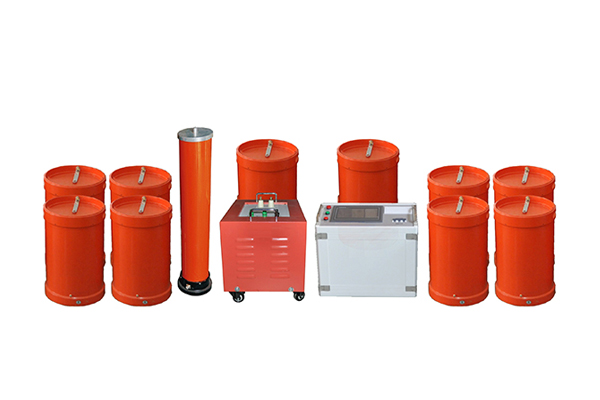

湖北四方國瑞電力控股有限公司研發生產的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。

如何選擇串聯諧振裝置

裝置容量驗證

裝置容量定為75kVA，分三節電抗器，電抗器單節為25kVA/25kV/1A/110H。

驗證：

1、10kV/400mm2電纜1km的交流耐壓試驗，電容量≤0.4213uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

使用電抗器三節并聯，則L=110/3=36.7H ，則：

試驗頻率：f=1/2π√LC=1/（2×3.14×√36.7×0.4213×10-6）=40.48Hz

試驗電流：I=2πfCU試 =2π×40.48×0.4213×10-6×22×103=2.36A

2、35kV/400mm2電纜400m的交流耐壓試驗，電容量≤0.0858uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用三節電抗器串聯（互感系數1.2），L=110×2×1.2=264H

試驗頻率：f=1/2π√LC=1/（2×3.14×√264×0.0858×10-6）=33.44Hz

試驗電流：I=2πfCU試 =2π×33.44×0.0858×10-6×52×103=0.94A

3、35kV/3500kVA電力變壓器的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

使用電抗器三節串聯（互感系數1.2），則L=110×3×1.2=396H ，加補償電容器80kV/10000pF則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√396×0.02 ×10-6)=56.55Hz

試驗電流：I=2πfCU試=2π×56.55×0.02 ×10-6×68×103=0.48A

滿足實驗要求。
