交流諧振測試系統工作原理
發布日期：2023-02-18 點擊：2772次

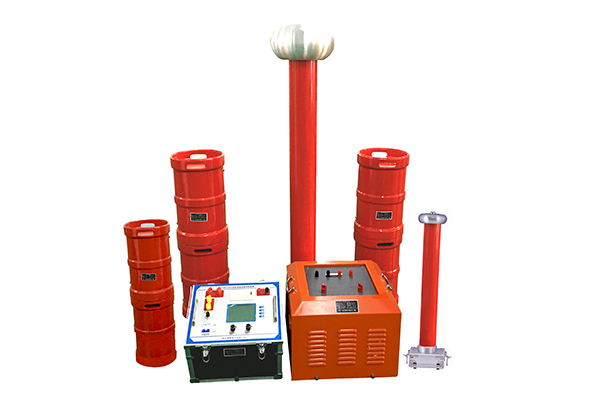

湖北四方國瑞電力控股有限公司研發生產的串聯諧振可以幫助眾多電力工作者更加方便的進行各類電力測試。
如何選擇串聯諧振裝置
在串聯電路中由電阻、電感和電容組合而成，當電容XC等于電感時，表示XC=XL，電路中電壓和電流的相位相同。電路處于電阻率現象，稱為串聯諧振。當電路處于串聯諧振狀態時，電阻Z=√R^2+（XC-XL）^2=R，處于最小電平，電流達到最大點。
當回路電路處于諧振狀態時，被測物體上的電壓是勵磁變壓器高壓端子電壓的Q倍。Q是高壓測試儀的品質因數，也叫電壓諧振的倍數，一般在幾十或幾百以上。
首先，通過調節變頻電源的輸出頻率來實現串聯諧振。然后調節諧振電路中變頻電源的輸出電壓，以確保被測對象的輸出電壓達到被測值。由于電路處于諧振狀態，因此來自變頻電源的小電壓可以在被測對象CX上產生較高的測試電壓。
