諧振電路的分類
發布日期：2021-08-30 點擊：4484次
對應三種電感參數，在一定的電容參數和其他條件的配合下，可能會出現三種不同的諧振現象：線性諧振、鐵磁諧振、參量諧振
線性諧振：
諧振電路由無鐵芯的電感元件（如傳輸線的電感、變壓器的漏感）或勵磁特性接近線性的有鐵芯的電感元件（如鐵芯中有氣隙的消弧線圈）組成。和系統中的電容元件組成。在正弦電源的作用下，當系統的固有頻率等于或接近電源頻率時，可能會發生線性諧振。
鐵磁諧振（非線性諧振）：
諧振電路由帶鐵芯的電感元件（如空載變壓器、電壓互感器）和系統的電容元件組成。由于鐵芯電感元件的飽和現象，回路的電感參數是非線性的。當滿足一定的諧振條件時，就會發生鐵磁諧振，它具有許多獨特的性質。
參數諧振：
電感參數周期性變化的電感元件（如Xd-Xq處凸極發生器同步電抗的周期性變化）與系統的容性元件（如空載長線）形成回路。當參數匹配時，電感的周期性變化和不斷向諧振系統傳遞能量會引起參數諧振過電壓。

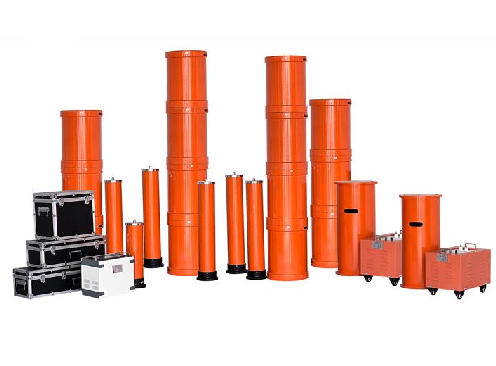

湖北四方國瑞電力專業生產串聯諧振（又稱串聯諧振試驗裝置），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
