串聯和并聯電抗器的用途
發布日期：2021-08-30 點擊：2016次
目前，電容器中加裝的串聯電抗器能夠有效地進行抑制諧波以及合閘涌流以減小投切電容對電網的沖擊力度，并且串聯電抗器在大范圍內能夠限制電網上的諧波通過電容器進而保護電容器以及投切開關。因此，串聯電抗器在電網的投入運作當中被廣泛引用。
線路并聯電抗器可以補償線路的容性充電電流，限制系統電壓升高和操作過電壓的產生，保證線路的可靠運行。
母線串聯電抗器可以限制短路電流，對母線有較高的殘壓。而電容器串聯電抗器可以限制高次諧波，降低電抗。
串聯電抗器的主要作用是抑制高次諧波和限制合閘涌流 ，防止諧波對電容器造成危害，避免電容器裝置的接入對電網諧波的過度放大和諧振發生。并聯電抗器一般接在超高壓輸電線的末端和底部之間，起無功補償作用。并聯連接在電網中，用于補償電容電流的電抗器。發電機滿負載試驗用的電抗器是并聯電抗器的雛型。鐵心式電抗器由于分段鐵心餅之間存在著交變磁場的吸引力，因此噪音一般要比同容量變壓器高出 10dB左右。

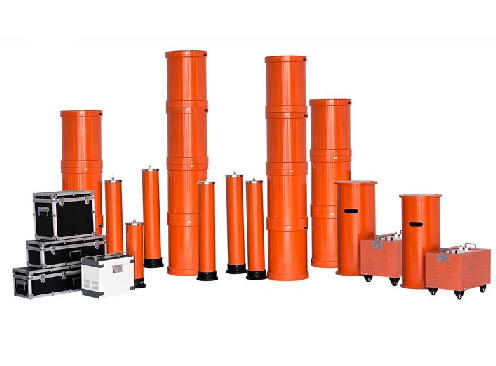

湖北四方國瑞電力專業生產串聯諧振（又稱變頻串聯諧振成套裝置），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
