串聯諧振耐壓裝置的組成
發布日期：2021-03-12 點擊：25300次

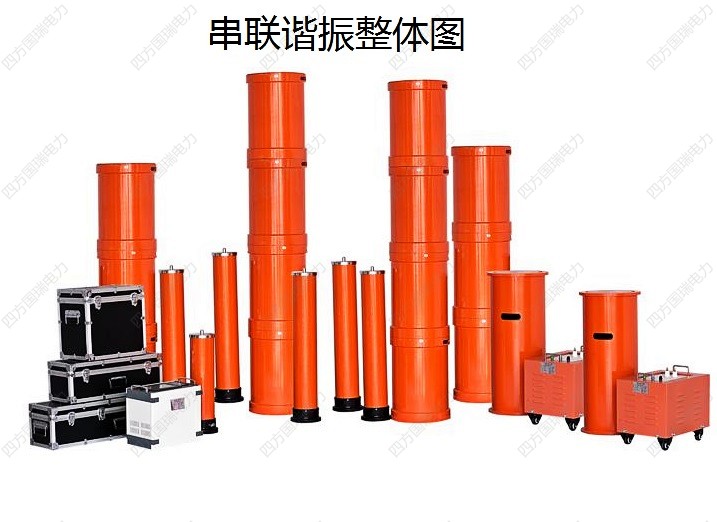

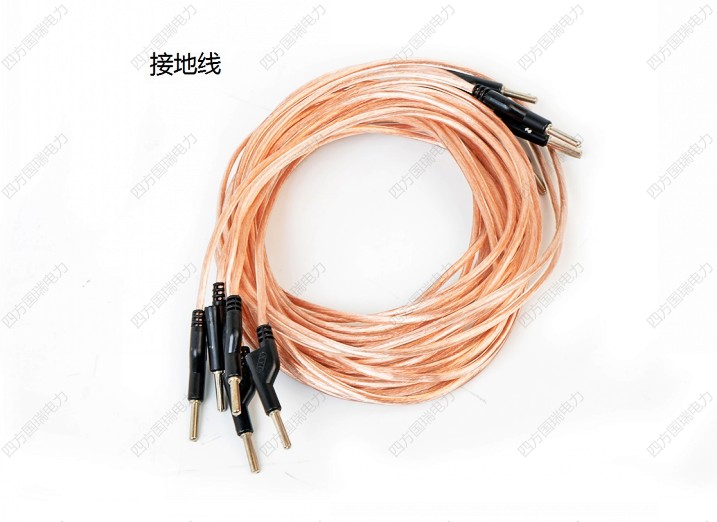

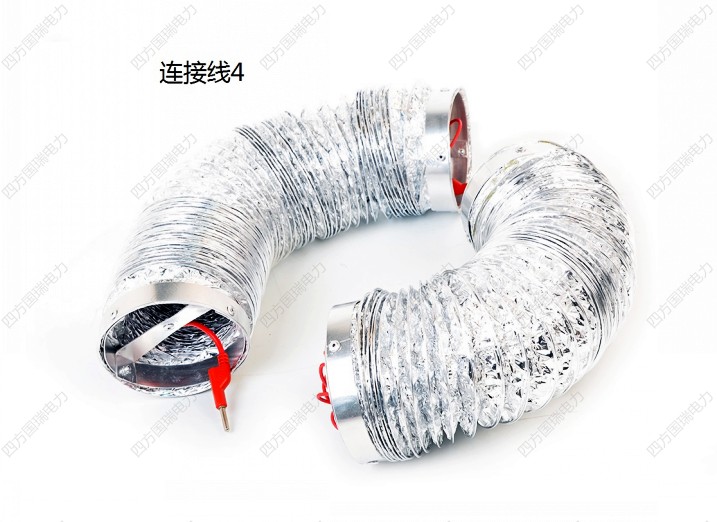

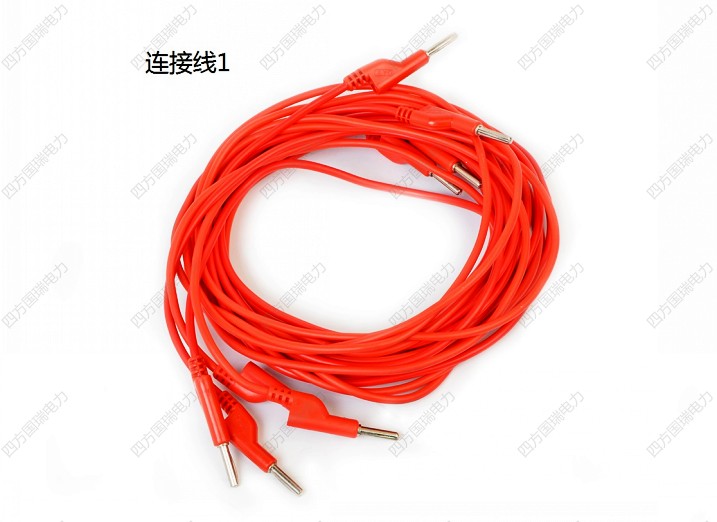

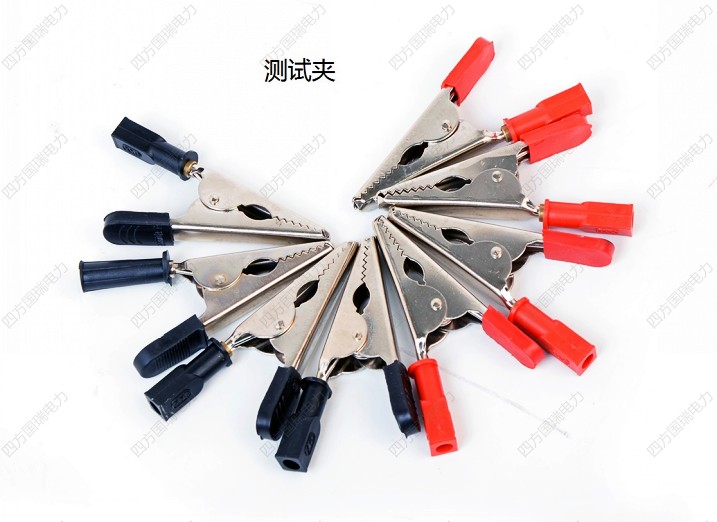

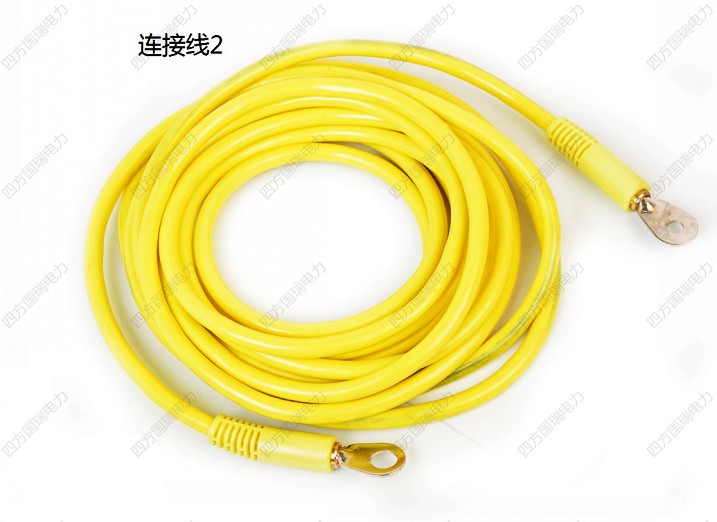

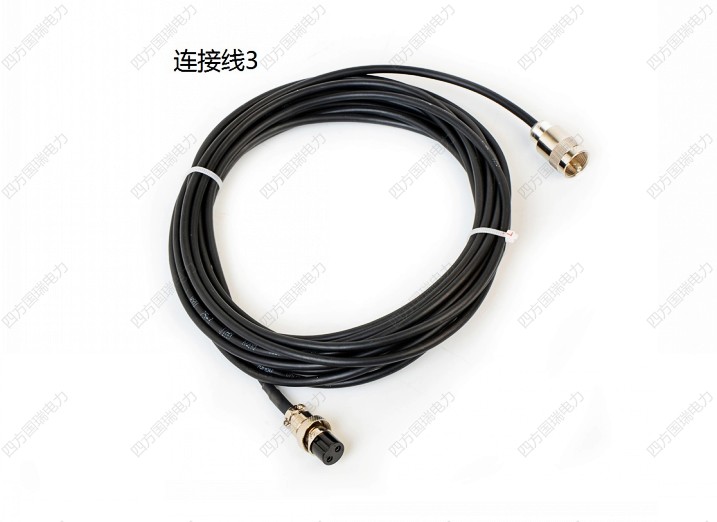

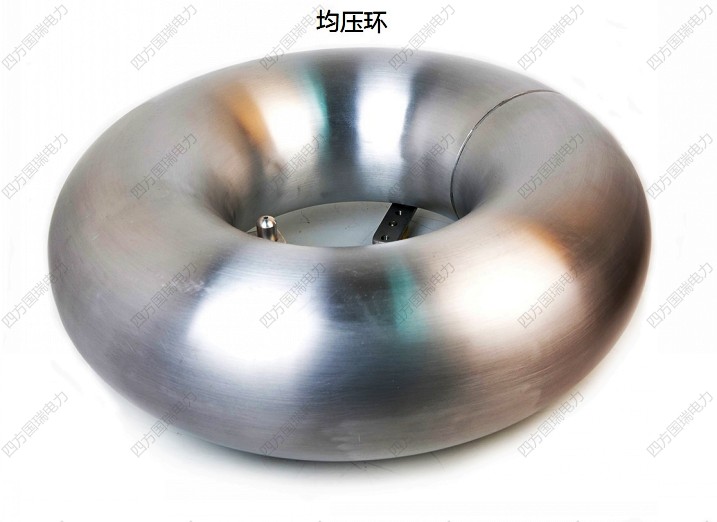

湖北四方國瑞電力控股有限公司為大家解答：串聯諧振耐壓裝置的組成,串聯諧振耐壓裝置（又稱串聯諧振）是電力預防性試驗中針對大容量、高電壓試驗對象進行交流耐壓的 諧振裝置，由變頻電源、勵磁變壓器、電抗器、補償電容器和電容分壓器組成的成套耐壓裝置，原理簡單， 工藝復雜，通過改變諧振系統的電感量和試驗頻率，使回路處于諧振狀態，從而達到試驗的目的，由于耐壓 裝置的容量、電壓等級的設計取決于試品的電容量C，試驗電壓U試驗頻率f，常用于電力電纜、變壓器、 GIS 開關等電力設備的工頻耐壓，下面我分別介紹一下耐壓裝置組成部分在整個串聯諧振裝置中的作用于意 義。

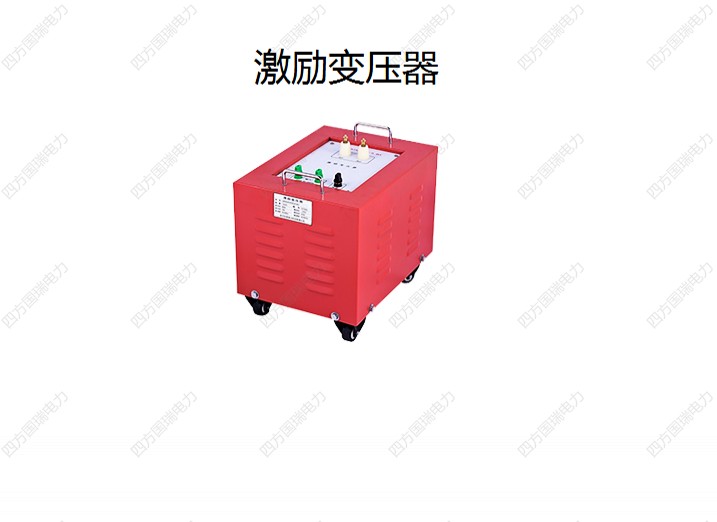

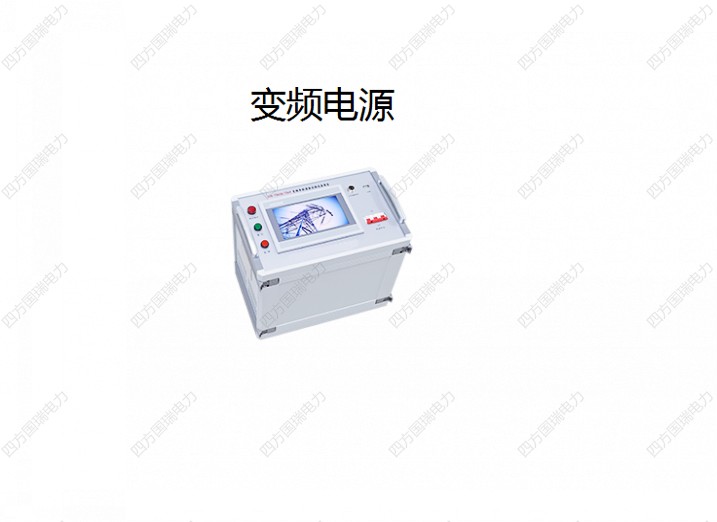

變頻電源：首先采用的是SPWM（脈沖寬度調制）控制技術和IGBT組成電路，在串聯諧振電路中提純 凈的正弦波，對輸出頻率和電壓范圍可調，實現手動試驗，自動試驗和半自動試驗的控制方式，監測串、并 聯諧振裝置的電壓、電流、故障等。 勵磁變壓器： 勵磁變壓器的設計原理等同于電力變壓器的設計原理，但是在串、并聯諧振裝置系統中主要是提供成套 設備的穩定度，提高試驗電源的容量。

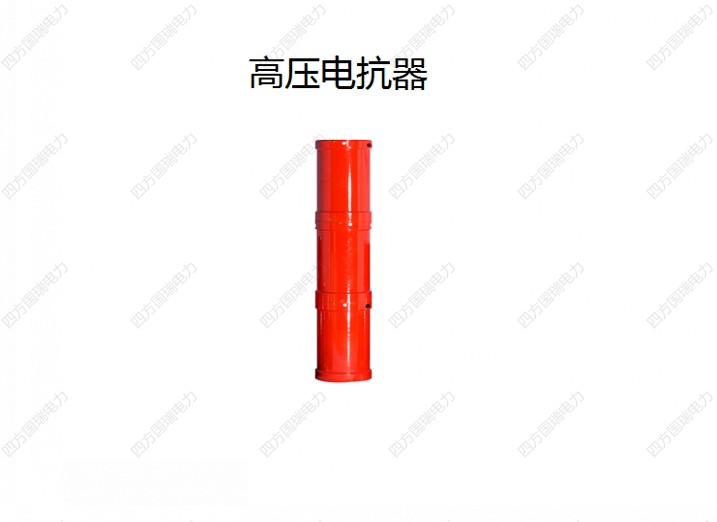

電抗器：一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般 意義上的感性，然而通電長直導體的電感較小，所產生的磁場不強，因此電抗器是導線繞成螺線管形式，電 抗器根據容量大小，分為干式電抗器和油浸式電抗器，所以，電抗器主要是提供電感量，通過調節頻率 （30-300Hz）達到于試品電容諧振產生交流試驗電壓，可以通過調整并聯電抗器的數量來調整試驗電壓和 容量。
補償電容器： 補償電容器是針對大容量諧振試驗裝置，小容量試驗對象進行電容補償的一種附加設 備，可根據設計時考慮的使用條件，進行配置，實際應用中，也可以通過補償電容器對頻率進行小范圍的調 整。

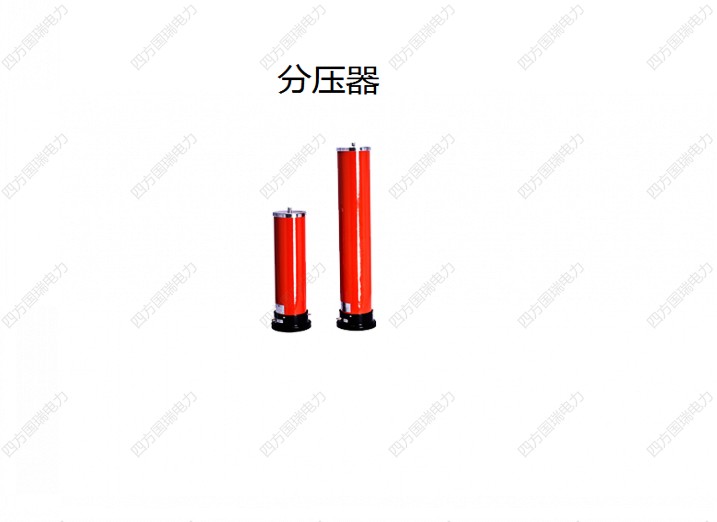

電容分壓器：電容分壓器通過分壓比實現高壓電壓的監測與控制，當設定好變頻電源的目標電壓之后， 試驗時，全自動控制的采集信號主要來自于分壓器，包括發生擊穿閃絡保護之后的擊穿電壓值。
總的來說，諧振耐壓裝置是一套非常實用的串聯諧振試驗裝置，由于寬泛的頻率范圍和性能優良，可以 兼顧很多試驗對象的工頻耐壓，廣泛用于電力、發電、能源等部門。
