變頻串聯諧振成套試驗裝置原理
發布日期：2021-03-11 點擊：44463次
功能特點：
變頻串聯諧振成套試驗裝置原理廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。
變頻串聯諧振成套試驗裝置原理產品技術指標：
環境溫度： -10℃～45℃
工作濕度： ≤90%
海拔高度： ≤2000m
電源輸入： 380V±10%三相或 220V±10%單相（10kW以下）,50Hz
額定試驗容量： 0～5000kVA
諧振電壓： 0～1000kV
頻率調節范圍： 0.1～300Hz
系統測量精度： 1.0級
頻率調節分辨率： 0.02Hz
不穩定度： ≤0.05%
輸出波形： 正弦波
波形畸變率： ≤0.5%
噪聲： 60dB
電抗器Q值： 30～120

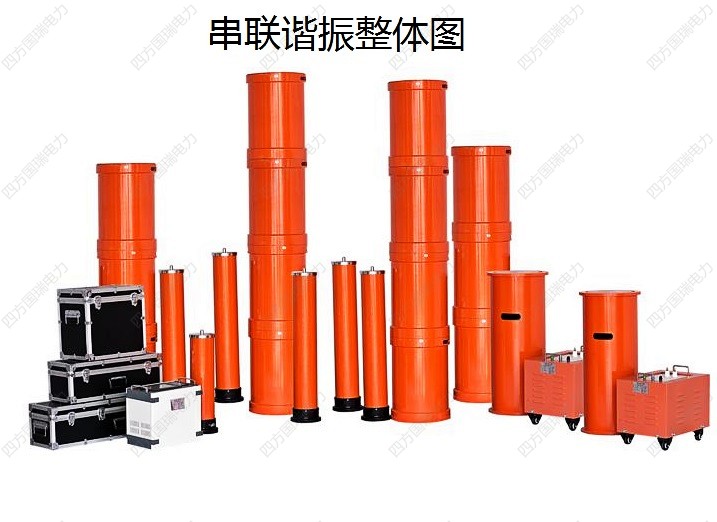

變頻串聯諧振成套試驗裝置構成：
變頻調壓電源：既可改變輸出的頻率、又可改變其輸出的電壓。
激勵變壓器： 起耦合信號及電壓變換的作用，并按自身的變比來提升電壓。
電抗器： 與被試品串聯，構成LC回路。
分壓器： 用來測量被試品上的電壓，同時作為采樣信號反饋給儀器。
補償電容器： 用來調整被試品頻率。
