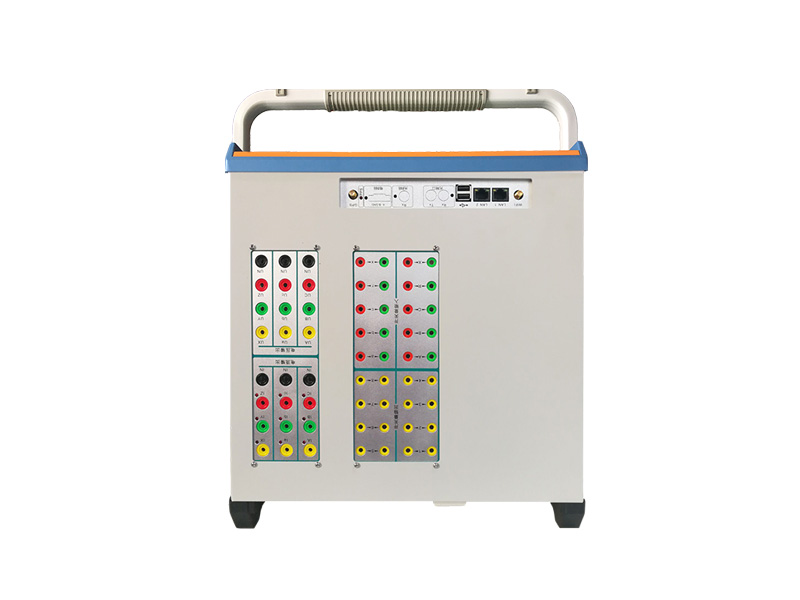

MK6690繼電保護測試儀
發布日期：2021-03-04 點擊：3917次
【簡單介紹】
品牌-四方國瑞電力
MK6690繼電保護測試儀特點
1.  冗余備份：兩組電流+三電壓源完全獨立
2.  大容量高速存儲器：滿足高采樣率故障波形更長時間回放
3.  所有通道能夠同時輸出
4.  獨有的測試方案功能
5.  6路電流源實現變壓器兩側差動試驗
6.  帶10.4寸顯示屏，可脫機也可以聯機操作
【詳細說明】
MK6690繼電保護測試儀產品特點：
1. 冗余備份：兩組電流+三電壓源完全獨立
2. 大容量高速存儲器：滿足高采樣率故障波形更長時間回放
3. 所有通道能夠同時輸出
4. 獨有的測試方案功能
5. 6路電流源實現變壓器兩側差動試驗
6. 帶10.4寸顯示屏，可脫機也可以聯機操作
| 基本型號配置：
9路電壓源+6路電流源+1路輔助直流源
MK6690繼電保護測試儀技術參數：
●交流電流源
A．幅值（RMS）：6*0～30A/相
B．最大輸出功率：>300VA/相
C．分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA
D．精度：0.05A～30A：≤0.1%
E．頻率：靜態0～1000Hz
動態0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F．諧波畸變率：≤0.2%
G．響應速度：≤100uS
H．輸出時間:
電流值
＜10A
10A～20A
20A～30A
時間
長時間
≥100S
≥20S
●直流電流源
A．幅值：0～20A/相
B．最大輸出功率：≥200W/相
C．分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA
D．精度：0.05A～20A：≤0.5%
E．紋波系數：≤0.5%
F．輸出時間:
電流值
＜10A
10A
20A
時間
長時間
≥100S
≥20S
●交流電壓源
A．幅值（RMS）：9*0～125V/相
B．最大輸出功率：>100VA/相
C．分辨率：4mV
D．精度：2～125V：≤0.1%
E．頻率：靜態0～1000Hz
動態0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
F．諧波畸變率：≤0.2%
G．響應速度：≤100uS
H．輸出時間:
電壓值
0～125V
時間
長時間
●直流電壓源
A．幅值：0～176V/相
B．最大輸出功率：>100W
C．分辨率：6mV
D．精度：≤0.5%
E．紋波系數：≤0.5%
F．輸出時間:
電壓值
0～176V
時間
長時間
●暫態回放總存儲容量：
容量：4千萬采樣點（例如：采樣率為10000點/秒，10通道輸出，回放時間為400S。）
●交流電流電壓源同步時間：≤10uS
●交流電流電壓源相位控制：
A.變化范圍：-360°～+360°
B.分辨率：0.05°
●輔助直流
A．幅值：0～300V
B．最大輸出功率：>100W
C．分辨率：10mV
D．精度：≤0.5%
E．紋波系數：≤0.5%
●開入開出
A．開入
數量：8組
輸入特性：自動識別空接點和帶電位，10～250Vdc
分辨率：10uS
最大測量范圍：0.00001～99,999.999S
時間精度：≤0.1%
B．開出
數量：4組
類型：空接點
交直流開斷能力：0.5A，250V
●功能
A．測試方案；
B．任意測試；
C．常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；
D． 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離 定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；
E．變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）
F．發電機保護（差動、失磁、勵磁）
G．自動裝置（同期、備自投、快切）
H．暫態回放
I．狀態序列
●其它
A．供電電壓范圍：110～265Vac/110V～250Vdc；
B．供電電壓頻率：45～65Hz
C．使用溫度：-5～+50℃
D．重量：18Kg
E．尺寸：465×200×450mm
