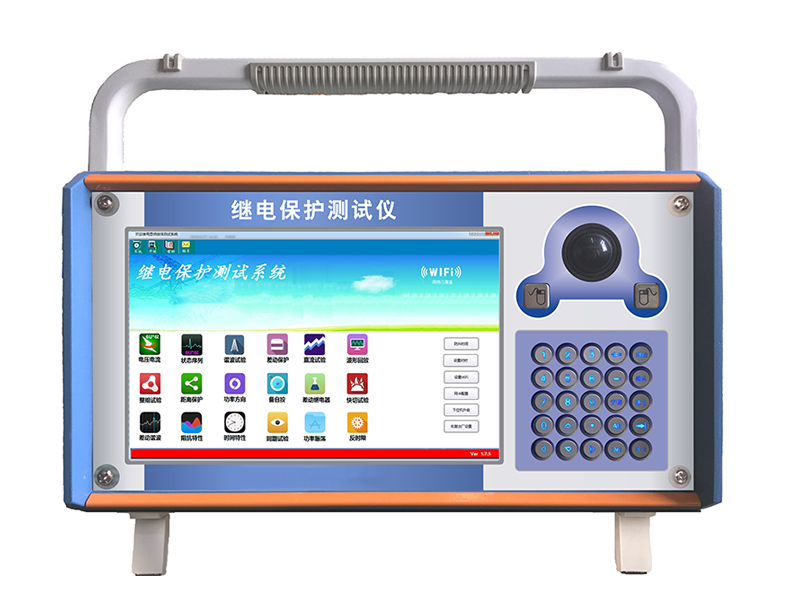

LDJB-3000微機繼電保護測試儀
發布日期：2021-03-03 點擊：2011次
【簡單介紹】
品牌-四方國瑞電力
LDJB-3000微機繼電保護測試儀電壓電流輸出靈活組合 多達9相電壓9相電流輸出，可任意組合，可4相電壓3相電流輸出和18相同時輸出，18通道幅值、相位、頻率完全獨立調節。既可兼容傳統的各種試驗方式， 也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
產品別稱
微機繼電保護測試儀、繼電保護測試儀、微機繼保測試儀、繼保測試儀、繼電保護裝置
產品特點
LDJB-3000微機繼電保護測試儀電壓電流輸出靈活組合 多達9相電壓9相電流輸出，可任意組合，可4相電壓3相電流輸出和18相同時輸出，18通道幅值、相位、頻率完全獨立調節。既可兼容傳統的各種試驗方式， 也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
LDJB-3000微機繼電保護測試儀單機操作方便 裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows XPE平臺操作軟件。開機即可使用，操作方便快捷。
雙操作方式 除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
高性能主控制器 輸出部分采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好。
模塊式組合部件結構 采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能佳，且體積小、重量輕、功能全、攜帶方便。
高速大容量工控機 內置嵌入式Windows XPE操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，絕無系統損壞。裝置自帶10.4”超大屏幕，顯示容量和字體大，效果佳。
軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。9相電流可方便進行三相差動保護測試，18相輸出可用于廠用電備自投測試。
開關量接點豐富 新一代“LDJB-3000”測試儀有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
接口完整 裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；帶有兩個USB口和網口，可與計算機及其它外部設備通信，設置的GPS 接口可實現雙機同步測試。
完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
輕小型高集成單機和一體化結構 采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便，僅重20kg。
產品參數
交流電流輸出
9相電流輸出時每相輸出（有效值） 0～40A 輸出精度（0.5~40A） 0.1 級相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 450VA
頻率范圍（基波） 0～1200Hz
諧波次數 1～24 次
直流電流輸出
電流輸出 0～±10A
輸出精度 0.2級
最大輸出負載電壓 20V
交流電壓輸出
相電壓輸出（有效值） 0～125V
輸出精度（2~125V） 0.1 級
線電壓輸出（有效值） 0～250V
相電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍（基波） 0～1200Hz
諧波次數 1～24 次
直流電壓輸出
相電壓輸出幅值 0～±175V
輸出精度 0.2 級
線電壓輸出幅值 0～±350V
相電壓/ 線電壓輸出功率 70VA / 140VA
開關量
10 路開關量輸入
空接點 1～20mA，24V
電位接點接入 “0”：0～+6V； “1”：+11 V～+250 V
8 對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A
時間測量范圍
0.1ms ～ 9999.999s ， 計時精度 ＜0.1ms
體積重量
510×360×210mm3 ，20kg
