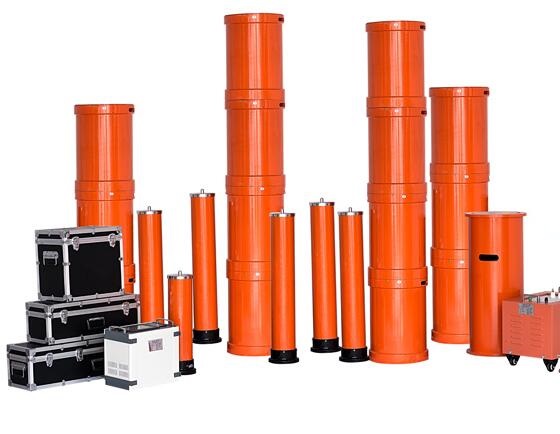

變頻串聯諧振試驗裝置使用中出現的故障及排除方法
發布日期：2021-02-22 點擊：1492次
變頻串聯諧振試驗裝置故障一、 電源無指示、屏幕無顯示
故障判斷：外部供電線路發生故障，電源線斷路，控制箱內輔助變壓器上的保險絲管開路。
排除方法：需要將斷開的路線接上即可。
變頻串聯諧振試驗裝置故障二、電源有指示，屏幕亮但無顯示內容
故障判斷：屏幕對比度不合適。
排除方法：屏幕對比度的范圍是0～255，對比度值增大則屏幕變深，減少則變淡。考慮到顯示屏幕的顯示性能，系統預設的可保存范圍是176～204，自動恢復后的默認值為188。
變頻串聯諧振試驗裝置故障三、屏幕進入試驗界面后，紅燈按不亮
故障判斷：控制箱內有硬件保護功能啟動
排除方法：需關機2分鐘后再開機。
變頻串聯諧振試驗裝置故障四、自動調諧禁止
排除方法：逆時針旋轉【電壓】旋鈕后再操作自動諧調功能。
變頻串聯諧振試驗裝置故障五、 取頻操作禁止
排除方法：逆時針旋轉【電壓】旋鈕后再進行取頻操作功能。
變頻串聯諧振試驗裝置故障六、找不到諧振點
排除方法：
1、調諧時，控制面板上的指針電壓表應有一定的偏轉；
2、諧振頻率超出上限，被試品電容量太小，負載兩側并聯補償電容；
3、諧振頻率低于下限，被試品電容量太大，取合適的電抗器進行并聯組合；
4、試驗回路接線錯誤、回路沒有接通；
5、測量系統故障，用其它標準分壓器進行監視。
變頻串聯諧振試驗裝置故障七、 控制面板上的指針電壓表偏轉已較大，但試驗電壓仍較低
排除方法：
1、試品的Q值較低，如有一定的漏電損耗；
2、改變勵磁變壓器的匝比，將原來次級并聯改成串聯。
變頻串聯諧振試驗裝置故障八、試驗電壓已較高，但控制面板上的指針電壓表偏轉仍較低
排除方法：改變勵磁變壓器的匝比，將原來次級串聯改成并聯。
變頻串聯諧振試驗裝置故障九、屏幕顯示紊亂或控制失常
排除方法：關機后再開機，使單片機復位。
