如何選擇合適的串聯諧振設備？
發布日期：2021-02-22 點擊：3410次

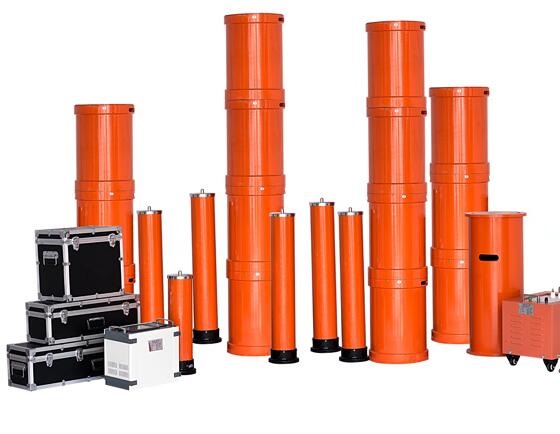

變頻串聯諧振試驗裝置主要針對6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV、500kV電壓等級CVT升壓校驗試驗。
|
串聯諧振 VS 工頻耐壓
|
滿足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運
|
|
串聯諧振 VS 超低頻
|
超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等
|
|
串聯諧振 VS 直高發
|
直流高壓發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓”
|
如何選擇合適的串聯諧振設備？
為了選擇合適的串聯諧振設備，請提供以下技術參數
電力變壓器：電壓等級（如10/35/110/220kV規格等）；最大容量；試驗性質（中性點耐壓或全絕緣耐壓）；單相對地電容量；
電力電纜：電壓等級（如10/35/110kV規格等）；最大長度；截面積； 發電機、電動機：電壓等級（出口電壓或稱工作電壓）；試驗電壓（最高耐壓值）；單相對地電容量范圍（如0.2-0.55uF等）；
GIS：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；間隔數量；。
開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）。
