高壓交聯電纜做耐壓試驗串聯諧振裝置
發布日期：2021-02-20 點擊：3458次
高壓交聯電纜做耐壓試驗串聯諧振裝置，在我們常見的工頻耐壓設備大致可分為兩類 :傳統的工頻變壓器系統和串聯諧振系統。但本文主要介紹了串聯諧振系統工頻耐壓設備原理、結構和使用特點。該系統對高電壓、大截面和大長度電纜的進行工頻耐壓試驗一系列介紹。

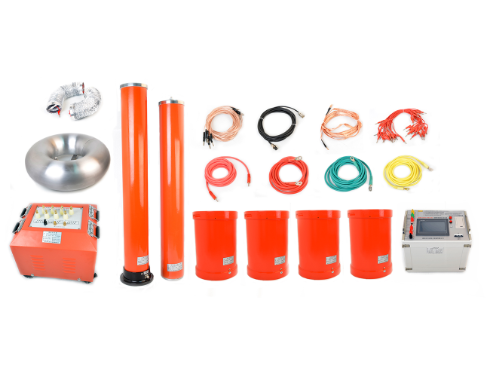

串聯諧振耐壓裝置
其中工頻耐壓試驗裝置這里簡單得提一下，智能交流耐壓試驗裝置，是我公司生產的專用輕型絕緣耐壓試驗裝置，該裝置具有使用維修方便、性能優越、使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。 智能型交流耐壓試驗裝置采用先進的微電子處理技術，全部使用過程可提前進行設置，觸摸屏操作，全英文接口，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。產品組成： 1、HZXL試驗變壓器控制臺；2、YDJ/YDQ/GYD型試驗變壓器 產品別稱：智能耐壓試驗臺、耐壓試驗裝置、過電壓試驗裝置、工頻耐壓試驗、工頻耐壓試驗裝置
下面就主要介紹一下串聯諧振耐壓裝置
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
目前，在中低壓電纜上國外已使用超低頻電源（VLF）進行耐壓試驗。但由于此類VLF的電壓等級偏低，尚不能用于110kV及以上的高壓電纜試驗。在國內，對于低壓電纜,這種方法也使用過，但由于試驗設備的原因，沒能得到大面積的推廣。而近些年由于城、農網建設改造的進行，XLPE交聯電纜越來越多，僅僅靠直流耐壓試驗后就將電纜投入運行，而在運行電壓下發生電纜或電纜頭擊穿的事例也時有發生。所以，大家都在探索新的試驗方法。
國內很多地方也相應的出臺了地方性試驗標準，其試驗頻率大多都在30-300Hz，中低壓電纜試驗電壓為1.6-2.0倍的相電壓，高壓電纜試驗電壓一般都在1.4-1.7倍的相電壓，具體根據各個地方略有不同，有推薦中低壓電纜試驗頻率為45-65Hz，高壓電纜試驗頻率為35-75Hz。
由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重，龐大，且大電流的工作電源在現場不易取得。因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。初期多采用調感式串聯諧振設備（50Hz），但存在自動化程度差、噪音大等缺點。因此現在大都采用系列調頻式（30-300Hz）串聯諧振試驗設備，也稱之為：變頻串聯諧振裝置，可以得到更高的品質數（Q值），并具有自動調諧、多重保護，以及低噪音、靈活的組合方式（單件重量大為下降）等優點。
綜合國內外有關技術資料，選擇合適的試驗頻率范圍是個比較重要的問題。在這方面，有一些不同的觀點和提法。就目前的國內外的提法來看，我們總結可分成3類：第1類為較寬頻率范圍30-300Hz、20-300Hz、1-300Hz；第2類為工頻范圍，45-65Hz，45-55Hz；第3類為接近工頻，35-75Hz。國外有些廠家設計串聯諧用電抗器，在特殊情況下也有采用最低頻率為25Hz或20Hz的。當然頻率愈低，被試電纜的長度（電容量）可增大。但是電抗器鐵心因此放大，使重量增加。
35kV及以下電壓等級的電纜使用數量多，實驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕，武漢赫茲電力生產的電纜串聯諧振試驗裝置由此誕生。
串聯諧振耐壓裝置中，要求單個人能現場搬動的部件重量不超過30kg，要求兩人能現場搬動的部件不超過60kg，適合現場搬動，電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。本裝置具有以下特點：
（1）、操作簡便
具有自動/手動調諧功能；大屏幕顯示電壓、電流和頻率等參數；具有過壓過流整定與保護功能；具有失諧保護功能；具有自動記時和時間到關閉功能；電壓調節具有零位啟動功能，以保證調諧的安全性和高壓回路的零起升壓；
（2）、配置靈活
電抗器采用多臺式，試被試設備可串可并使用，而且可以根據被試設備確定帶到現場區的電抗器的個數；
（3）、重量輕、體積小
以一套2kM長的10kV電纜（高壓電流2.5A）為例，單臺電抗器重量35kg（2臺），變頻控制箱重量12kg，勵磁變壓器重量15kg。
