產品簡介
串聯諧振可以用來干什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗。主要針對6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV、500kV電壓等級CVT升壓校驗試驗。
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話027-61903638，或直接點擊右測“在線交流”，技術部為您量身制定選型方案
產品特征
對比
串聯諧振 VS 工頻耐壓試驗裝置 >> 滿足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運
串聯諧振 VS 超低頻高壓發生器 >> 超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等
串聯諧振 VS 直流高壓發生器 >> 直流高壓發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓”
產品別稱
電纜交流耐壓試驗裝置，串聯諧振試驗設備，便攜式電纜耐壓試驗裝置
產品參數
調頻式串聯諧振試驗裝置的工作原理接線,交流220V工頻電源,經變頻控制單元輸出30~200HZ頻率可調的電壓,送入勵磁變壓器,升壓至0~1000V,經諧振電抗器L和被試品CX,構成高壓主諧電路,電容分壓器是純電容式的,用來測量試驗電壓.先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue,調節變頻控制單元的輸出頻率,當頻率滿足條件ΩL=1/ΩC,電路即達到諧振狀態.此時能在較小的勵磁電壓Ue下,使被試品CX上產生幾十倍于Ue的電壓UCX.變頻試驗系統以串聯諧振電路原理工作.諧振點是由把頻率變換器的頻率調整到串聯諧振電路的固有頻率而達到的.回路諧振后,輸出的電壓波形為純正弦波,系統的頻率取決于回路的L-C參數.其中電抗器的電抗值是可調的,系統的頻率取決于負載電容的大小,如上式.可以根據CX的大小,適當調整電抗器的電感L值,使得諧振頻率固定在一個要求的范圍內,從而滿足必須在工頻條件下進行交流耐壓試驗的試品的實驗。
產品附件
本產品詳細清單，請以說明書或代銷合同為準
為了選擇合適的串聯諧振設備，請提供以下技術參數
1、電力變壓器：電壓等級（如10/35/110/220kV規格等）；最大容量；試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級（如10/35/110kV規格等）；最大長度；截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓）；試驗電壓（最高耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、GIS：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；間隔數量；。
5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）。
6、CVT效驗：電壓等級（或稱工作電壓，如35/110/220規格等）；試驗電壓（最高耐壓值）電容量范圍（如0.005-0.02uF）。
采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

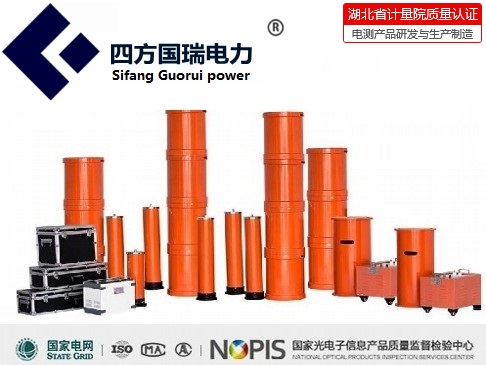

由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
35kV開關母線串聯諧振，…
