產品簡介

變頻串聯諧振試驗裝置輸出容量大、試驗電壓高，電纜、發電機絕緣耐壓試驗的最佳選擇；安全可靠，當試品被擊穿后僅僅使系統失諧，電壓迅速下降,從而使放電不致于對測試系統造成損害。

變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

SFXZ的品質因素高達50，輸出高壓波形畸變率低，測試結論更可靠，更符合電力設備交流耐壓試驗的國家標準規定與要求。

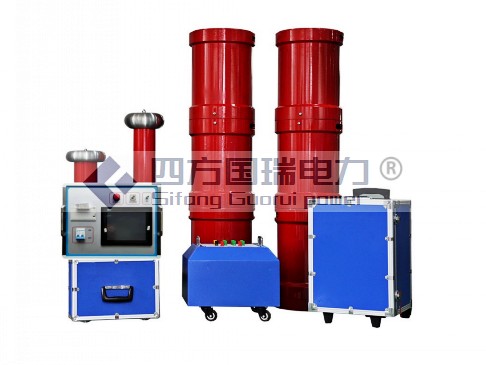

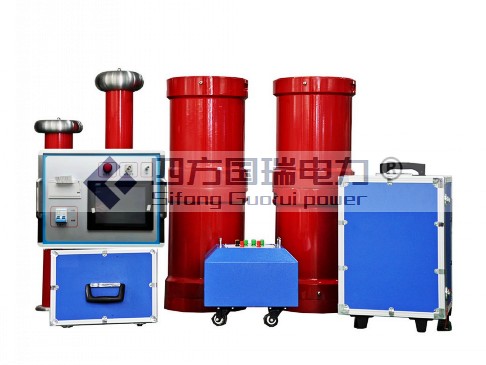

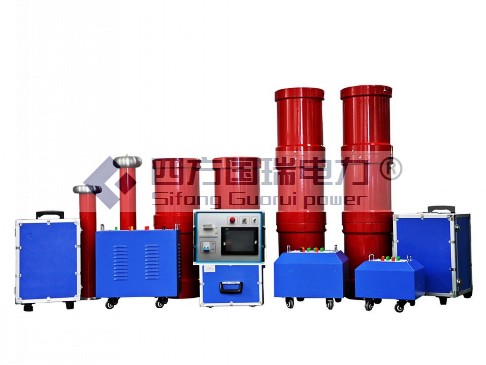

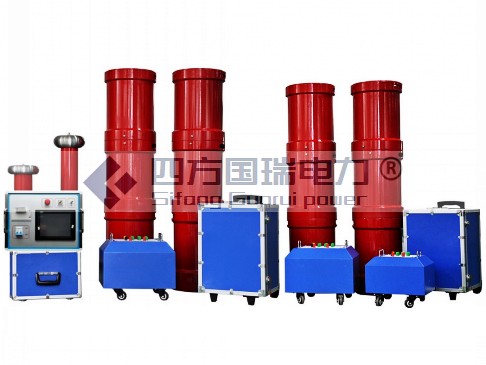

SFXZ串聯諧振試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗,電力變壓器感應耐壓試驗。

產品特征

1>內部由嵌入式觸摸屏控制，操作功能得到優化，操作簡單。

2>自動掃頻，尋找諧振點.頻率范圍20～300Hz，可手動設置掃頻范圍，掃頻最大耗時3分鐘(全頻掃).頻率分辨率0.1Hz。

3>自動試驗，用戶可設置試驗程序，系統自動按設置的程序完成試驗過程。

4>自動試驗時，自動跟蹤系統的諧振狀態，當諧振狀態發生變化，超過設置的區域時，系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5>耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，由用戶根據試驗情況進行操作。

6>全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出。

7>軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠。

8>自動保存試驗數據，數據查詢功能，根據查詢條件查詢以往的試驗數據。

9>液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流。

10>保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置。

b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置。

c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿。

d)斷電保護：試驗電源斷電后，裝置能快速保護。

11>變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動。

12>外觀及操作界面充分采用人性化設計，美觀大方，操作簡便
